Standard ovalring til samling af I- og II-parts kædesling med CWP connex samleled.

  • Materiale: Stållegering, klasse 12.
  • Mærkning: I henhold til standard, CE, Pewag eller PW, winner pro eller 12, H16, CE, batch kode og type.
  • Arbejdstemperatur: -60ºC op til +300ºC.
  • Overflade: Lyseblå pulverlakeret.
  • Standard: EN 1677-4
  • Advarsel: Må ikke varmebehandles.
  • Sikkerhedsfaktor: 4:1
  • Klasse: 12
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

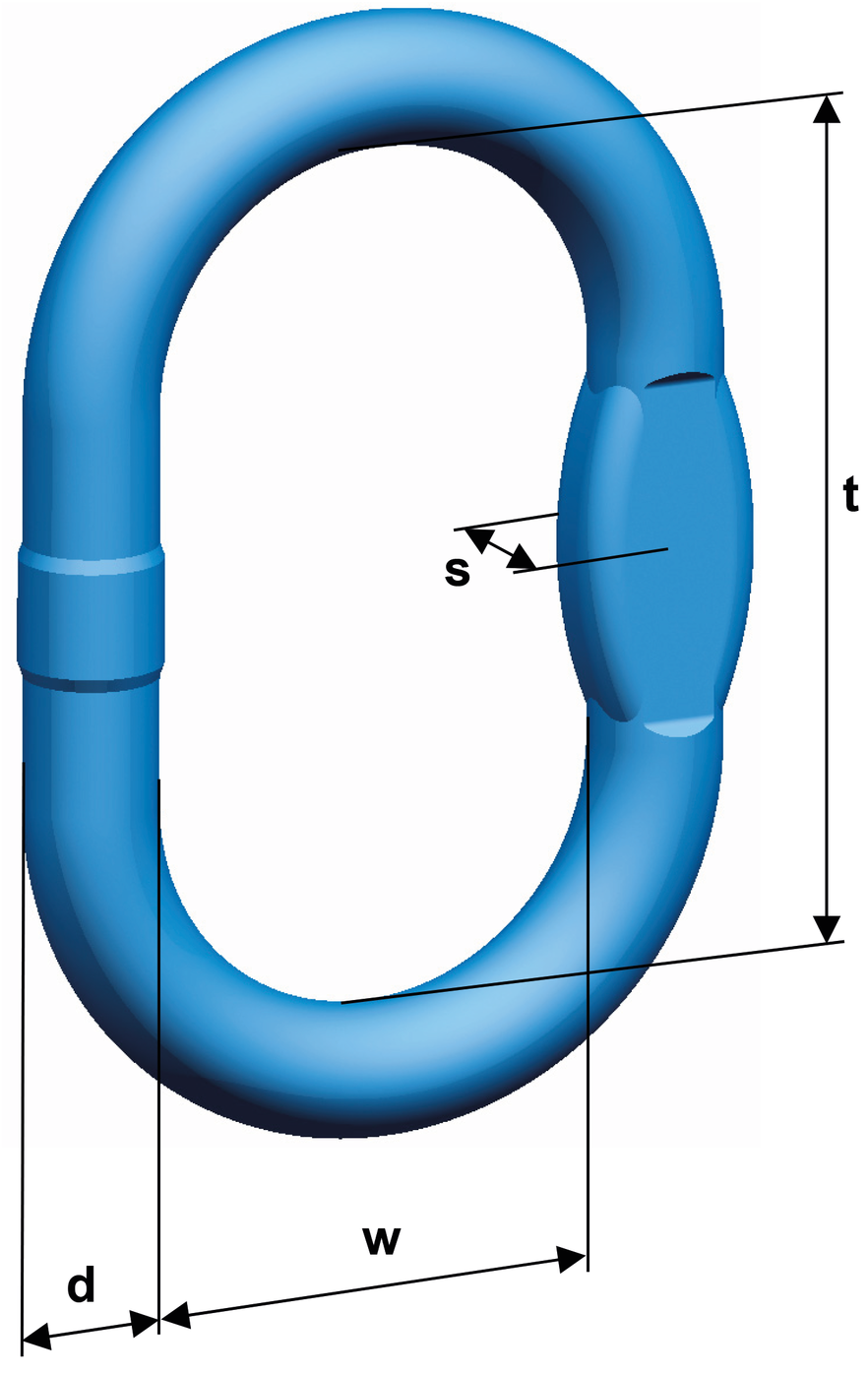

Art. nr. Type WLL 0°- 45°
tons
Kan anvendes til kroge der følger DIN 15401 No. d
mm
s
mm
t
mm
w
mm
Vægt
kg
CAD
11.0387970 AWP 13 2,36 2,5 13 10 110 60 0,34
11.0387972 AWP 16 3,5 2,5 17 14 110 60 0,53
11.0387974 AWP 18 5,3 5 19 14 110 75 0,92
11.0387976 AWP 22 8 6 23 17 160 90 1,6
11.0387978 AWP 27 12,5 10 28 21 200 110 2,85
11.0328814 AWP 33 17,5 10 33 21 200 110 4,14
