Ophængsring type VLW 1 er designet til samling af 1-parts kædesling med Connex CW.
Til montering af svejste slings med pewags BW.
For krog nr. 25 DIN 15401.

Arbejdstemperatur: -40ºC op til +380°C.

  • Materiale: Højstyrkestål.
  • Mærkning: I henhold til standard, CE, Pewag eller PW, winner eller 10, H16, CE, batch kode og type.
  • Overflade: Orange pulverlakeret.
  • Standard: EN 1677-4
  • Sikkerhedsfaktor: 4:1
  • Klasse: 10
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

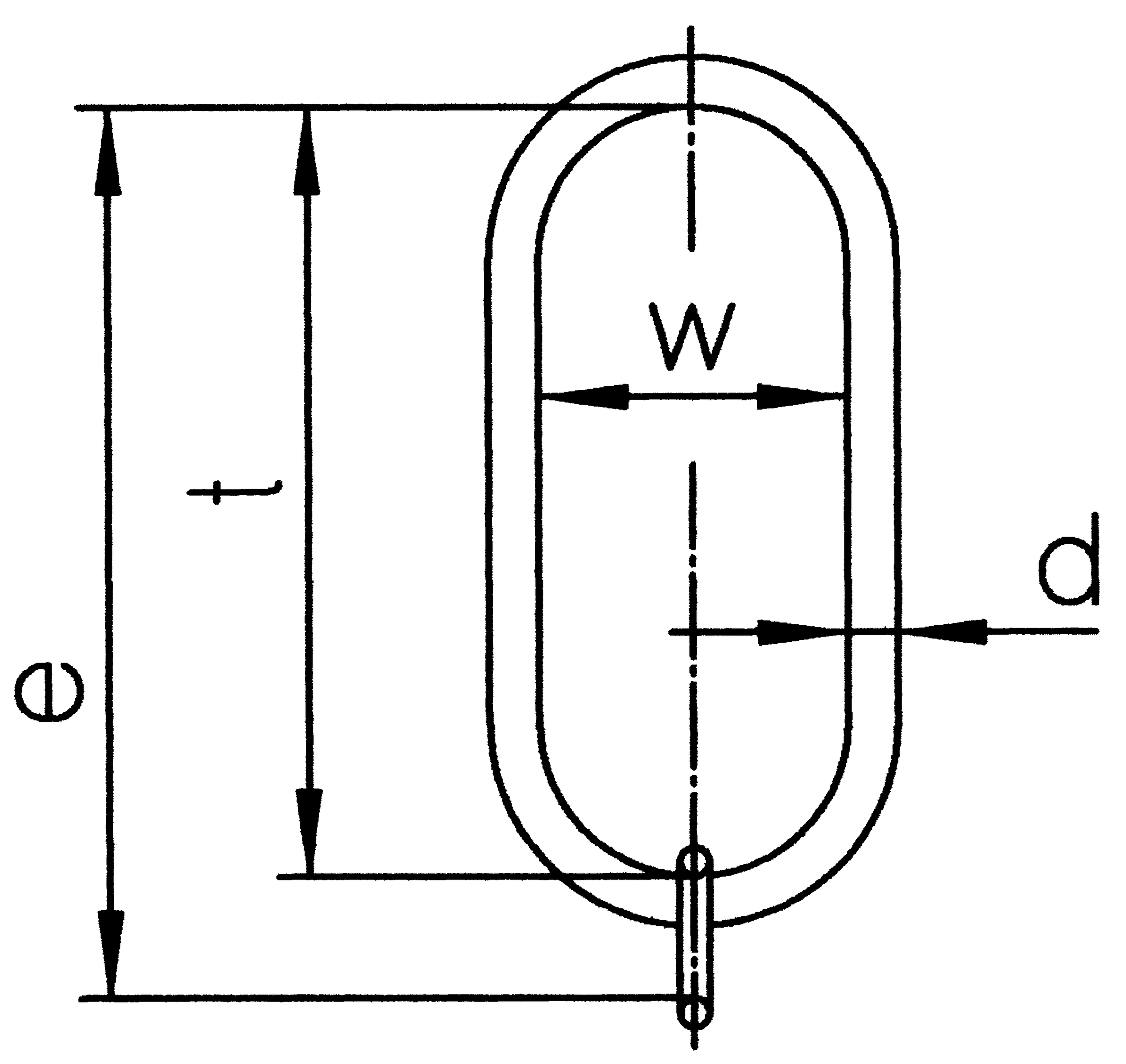

Art. nr. Type WLL
ton
Bestående af Dobbelt krog DIN 15402 Nr. Kan anvendes sammen med enkeltkrog iht. DIN 15401 nr. d
mm
e
mm
s
mm
t
mm
w
mm
Vægt
kg
CAD
11.0268803 VLW 1-6/7/8 2,5 LW 22 + BW 13 32 25 23 394 17 340 180 3,37
11.0260028 VLW 1-10 4 LW 27 + BW 16 32 25 27 410 20 340 180 4,76
11.0260030 VLW 1-13 6,7 LW 27 32 25 27 340 20 340 180 4,4
11.0260056 VLW 1-16 10 LW 32 32 25 33 340 27 340 180 6,7
11.0258588 VLW 1-19/22 19 LW 40 32 25 40 340 29 340 180 10
