Rustfrit løftehoved for 2-, 3- & 4-parts kædesling.

Standard: Lignende DIN 5688-1.

  • Materiale: 1.4404 (AISI 316L), 1.4462 (AISI 318LN).
  • Overflade: Bejdset og slyngrenset.
  • Sikkerhedsfaktor: 4:1
  • Klasse: 6
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

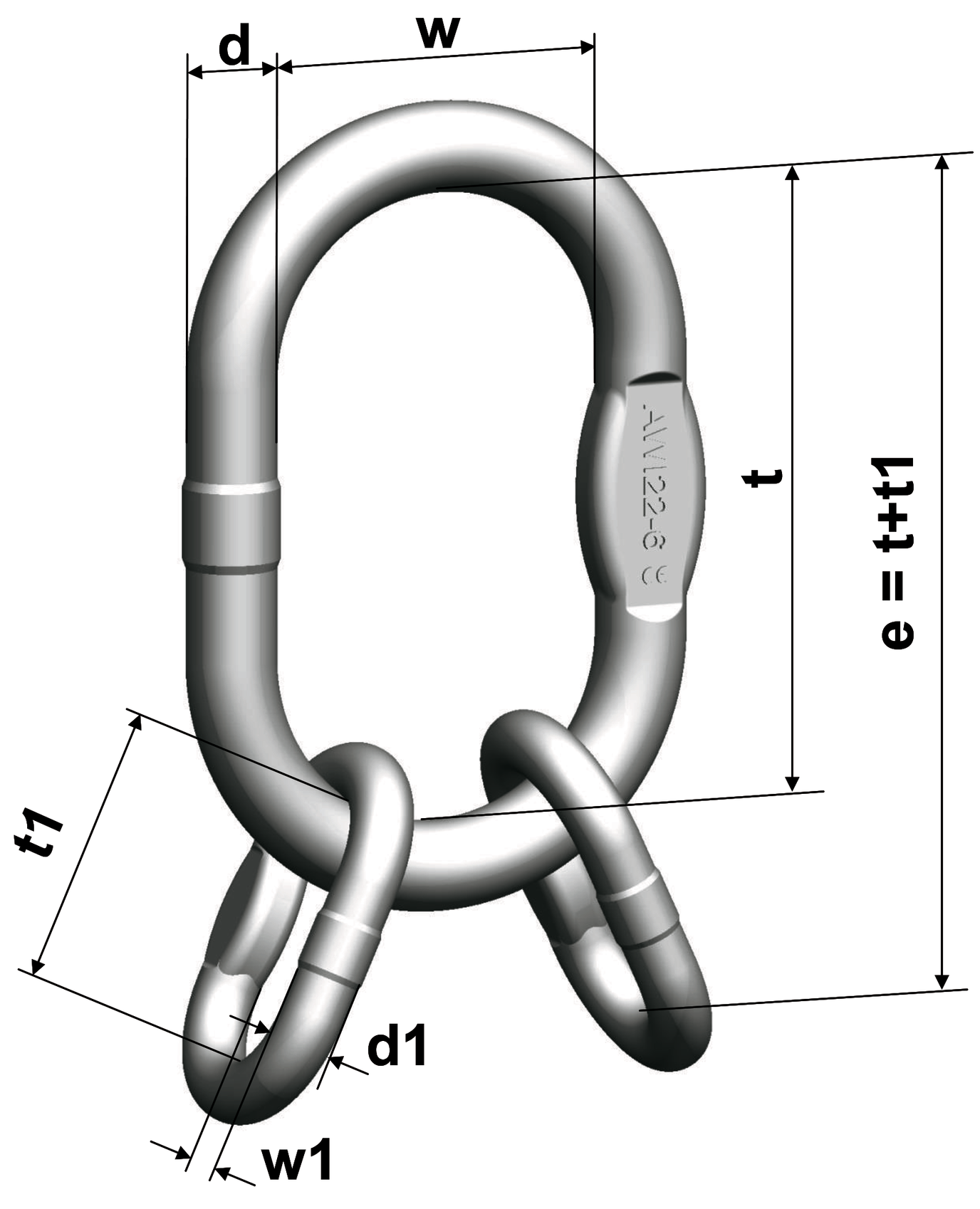

Art. nr. Type WLL
ton
Bestående af Kan anvendes til kroge der følger DIN 15401 No. d
mm
d1
mm
e
mm
t
mm
t1
mm
w
mm
w1
mm
Vægt
kg
CAD
11.0460066 VWI 4-6 0,84 AWI 10-6 + 2 BWI 9-6 1,6 10 9 124 80 44 50 20 0,28
11.0460060 VWI 5-6 1,3 AWI 13-6 + 2 BWI 10-6 2,5 13 10 154 110 44 60 20 0,52
11.0460127 VWI 6/7-6 2,6 AWI 16-6 + 2 BWI 13-6 2,5 16 13 164 110 54 60 25 0,91
11.0459936 VWI 8-6 3,35 AWI 18-6 + 2 BWI 16-6 5 18 16 205 135 70 75 34 1,64
11.0460103 VWI 10-6 5,25 AWI 22-6 + 2 BWI 20-6 6 23 20 245 160 85 90 40 3,02
11.0460068 VWI 13-6 8,9 AWI 26-6 + 2 BWI 22-6 8 27 23 295 180 115 100 50 4,78
11.0460064 VWI 16-6 13,2 AWI 32-6 + 2 BWI 26-6 10 32 27 340 200 140 110 65 7,98
