Generelt: Hvis der anvendes to 2-parts kædesling samtidigt og en af dem er forsynet med en lastfordeler, kan dette system anvendes som et 4-parts sling, hvor alle fire parter er bærende. Anvendes til 4-parts kædesling, som samles med connex chainlock.

  • Materiale: Højstyrkestål klasse 10.
  • Mærkning: Pewag eller PW, winner eller 10, H16, CE, batch kode og type.
  • Arbejdstemperatur: -40ºC op til +380°C.
  • Overflade: Orange pulverlakeret.
  • Standard: EN 818-4
  • Sikkerhedsfaktor: 4:1.
  • Klasse: 10
Art. Nr. Type WLL
Ton

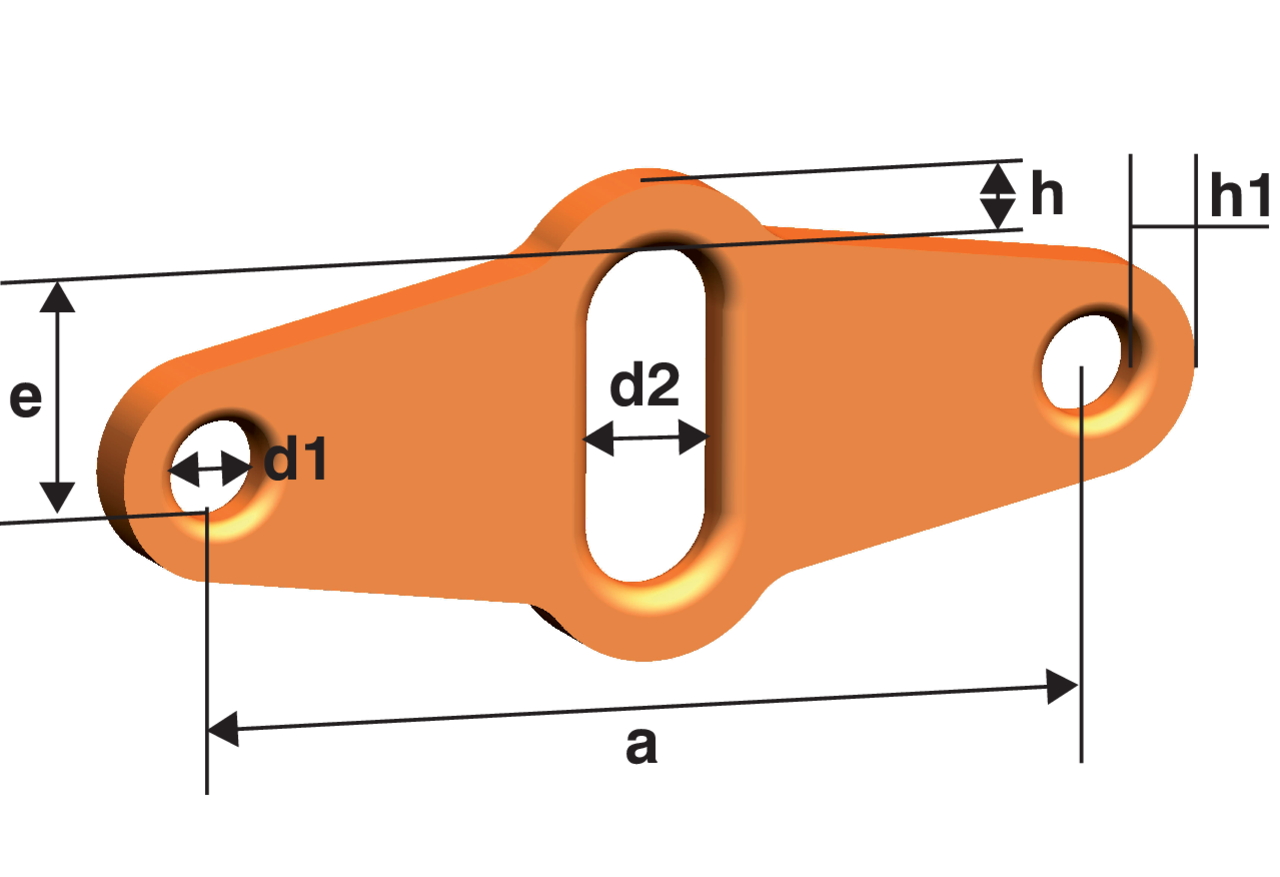

WLL 45°- 60° (tons) Forskel L1/L2 kædeled Connex* A (mm) e (mm) D1 (mm) D2 (mm) h (mm) h1 (mm) Vægt
kg
CAD
11.5995025 AGWW 5/6 2 1,4 6 for 5 mm chain 5 for 6 mm chain CW 8 148 35 16 22 11 9 0,54
11.5995027 AGWW 7/8 3,55 2,5 6 for 7 mm chain 5 for 8 mm chain CW 10 210 51 22 25 15,5 14 1,75
11.5995029 AGWW 10 5,6 4 4 CW 13 180 32 25 32 23 15,5 1,56
11.5995031 AGWW 13 9,5 6,7 4 CW 16 240 53 32 40 27 20 3,6
11.5995036 AGWW 16 14 10 4 CW 19/20 300 77 40 50 32 25 7,18
11.5903778 AGWW 19/20 20 14 5 CW 26 390 79 50 70 45 30 13,2
11.5904009 AGWW 22 26,5 19 5 CW 32 350 124 60 70 50 35 15
11.5904013 AGWW 26 37,5 26,5 4 CW 32 400 130 70 75 60 40 25,6
* Brug venligst denne connex til at samle lastfordeleren med masterlinket.
Statisk test koefficient = 2,5 x bæreevne respektive kædeafsnittet; sikkerhedsfaktor = 4
