VAN BEEST

Massiv kovs til beskyttelse af stålwire øjer.

Standard: I henhold til DIN 3091.

  • Materiale: Smedestål, (GTW 40).
  • Overflade: Sort, ikke overfladebehandlet.
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

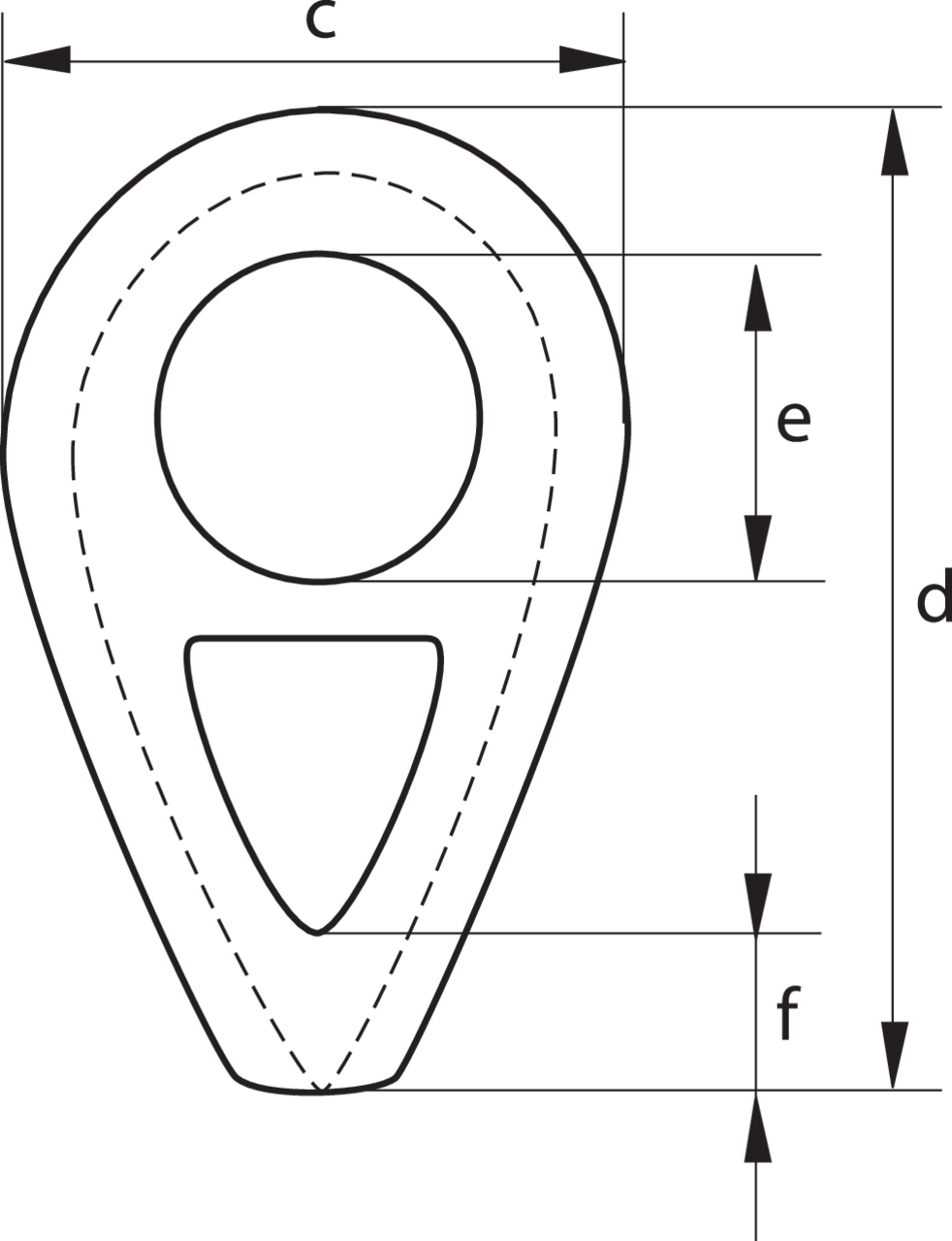

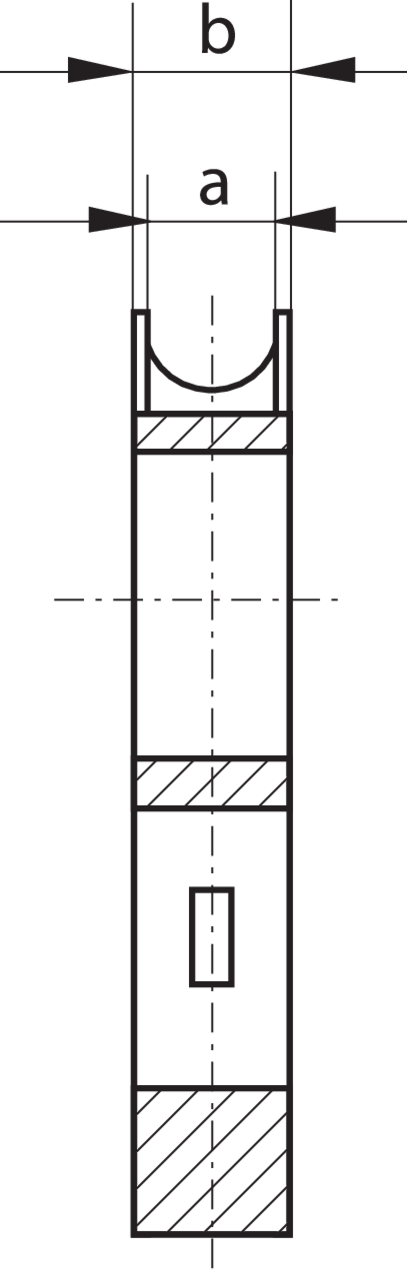

Art. nr. Diameter
mm
A
mm
B
mm
C
mm
D
mm
E (mm) standard E (mm) max f
mm
Vægt
kg/100 stk.
CAD
10.27KSD91080 8 9 15 40 66 14 20 - 14
10.27KSD91100 10 11 17,5 50 82 18 25 - 21
10.27KSD91120 12 13 20 60 98 21 30 - 39
10.27KSD91140 14 16 23,5 70 114 25 35 - 73
10.27KSD91160 16 18 26 80 130 28 40 16 83
10.27KSD91180 18 20 28,5 90 145 31 45 18 113
10.27KSD91200 20 22 31 100 161 35 50 20 148
10.27KSD91220 22 24 33,5 110 177 38 55 22 193
10.27KSD91240 24 26 36 120 193 41 60 24 254
10.27KSD91260 26 29 39,5 130 209 44 65 26 355
10.27KSD91280 28 31 42 140 224 47 70 28 387
10.27KSD91320 32 35 47 160 256 53 80 32 437
10.27KSD91360 36 40 53 180 288 59 90 36 870
10.27KSD91400 40 44 58 200 320 65 100 40 1,3
10.27KSD91440 44 48 63 220 352 70 110 44 1,7
10.27KSD91480 48 53 69 240 384 76 120 48 2
10.27KSD91520 52 57 74 260 416 81 130 52 2,5
10.27KSD91560 56 62 80 280 448 86 140 56 3,2
10.27KSD91640 64 70 90 320 512 95 160 64 4,6
10.27KSD91720 72 79 101 360 576 104 180 72 6,6
10.27KSD91800 80 88 112 400 640 112 200 80 9
