Starcon

Fladfodsanker TPA-F er egnet til anvendelse i plader. Ankerets hoved er forsynet med et hul, hvori der er monteret låsebolten af løfteøjet. Den yderligere forstærkning anbringes over foden af ankeret.
Standard: CEN 15728 / BV-BS 6205.

  • Materiale: Stål S355.
  • Mærkning: Lastgruppe+Starcon, batch code, C.E
  • Arbejdstemperatur: 200°C.
  • Overflade: Sort eller varmgalvaniseret.
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

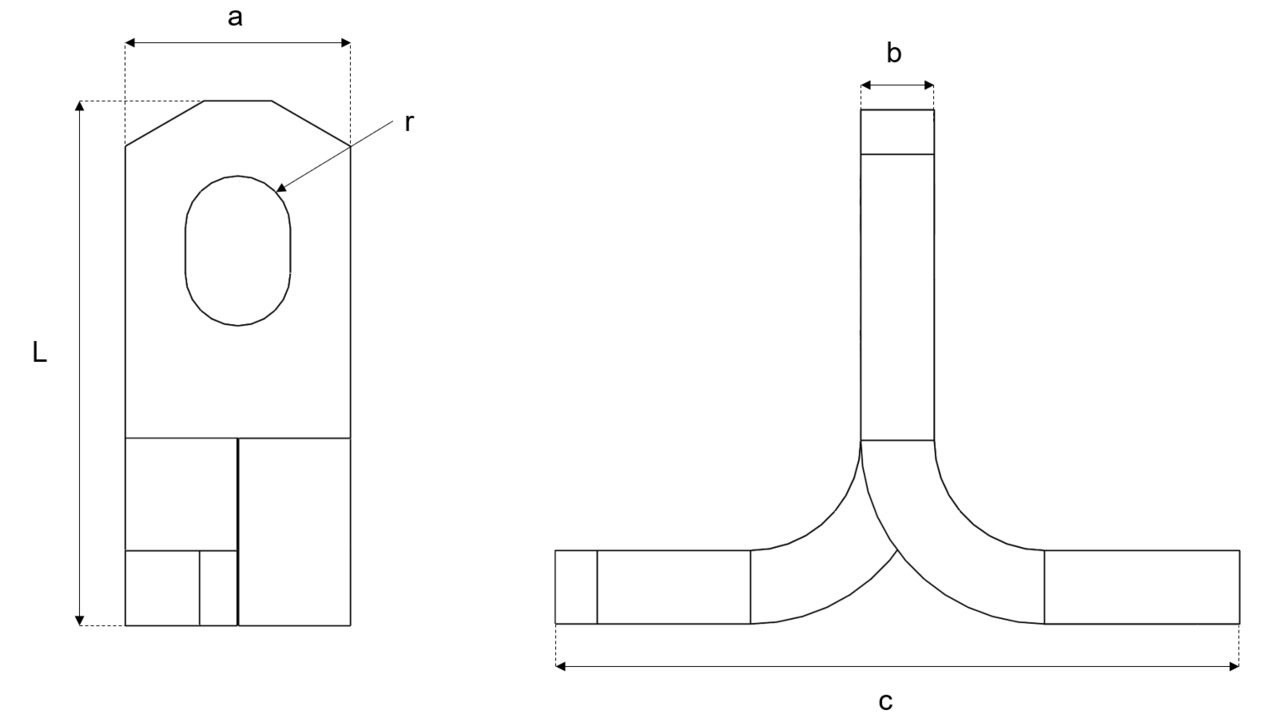

Art. nr. WLL
ton
Tykkelse c
mm
Højde h
mm
Bredde c
mm
Ø hul d
mm
Vægt
kg
CAD
99.15TPAF0070600 0,7 5 60 30 14 x 20 0,08
99.15TPAF0140600 1,4 6 60 30 14 x 20 0,11
99.15TPAF0200700 2 8 70 30 14 x 20 0,18
99.15TPAF0250700 2,5 10 70 30 14 x 20 0,21
99.15TPAF0300900 3 10 90 40 18 x 22 0,41
99.15TPAF0401100 4 12 110 40 18 x 22 0,49
99.15TPAF0501200 5 15 120 40 18 x 22 0,69
99.15TPAF0531500 5,3 12 150 60 26 x 30 1
99.15TPAF0751700 7,5 15 170 60 26 x 30 1,43
99.15TPAF1002000 10 20 200 60 26 x 30 2,27
99.15TPAF1252200 12,5 20 220 80 34 x 46 4,14
99.15TPAF1702700 17 25 270 80 34 x 46 5,8
99.15TPAF2203000 22 25 300 90 34 x 46 7,56
