Wirestrop med påpresset gevindmuffe til løft og transport.
Hver wirestrop i Schroeeder transportankersystemet indeholder et mærke, der viser producenten, gevind og belastningsgruppe, hvilket sikrer korrekt identifikation.

Mærkaterne viser:
- gevindtype på wirestrop og
- gevind type for transportankeret
såvel som holdeplade har den samme farve og gevindstørrelse.

Kravene i ”Sikkerhedsregler for løft af transportankre og -systemer til præfabrikerede betonelementer” samt instruktionerne for installation og brug skal overholdes.

Dette produkt opfylder kravene i CEN/TR 15728 VDI/BV-BS-retningslinjer 6205 og det europæiske maskindirektiv 2006/42 / EF.

  • Mærkning: Producent ID, gevind og lastgruppe.
  • Sikkerhedsfaktor: 4:1
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

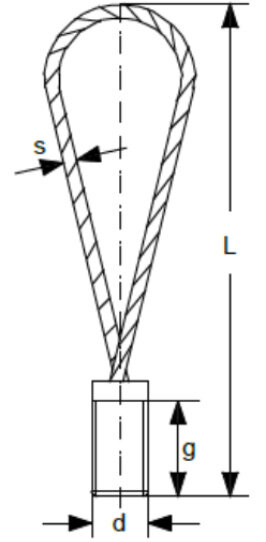

Art. nr. d
mm
g
mm
L
mm
s
mm
Vægt
kg
CAD
99.16K4212MA M 12 22 130 6 0,06
99.16K4212R Rd 12 22 130 6 0,06
99.16K4214MA M 14 25 150 7 0,1
99.16K4214R Rd 14 25 150 7 0,1
99.16K4216MA M 16 27 170 8 0,13
99.16K4216R Rd 16 27 170 8 0,13
99.16K4220MA M 20 35 210 10 0,26
99.16K4220R Rd 20 35 210 10 0,26
99.16K4224R Rd 24 43 260 12 0,43
99.16K4224MA M 24 43 260 12 0,43
99.16K4230MA M 30 56 340 16 1,05
99.16K4230R Rd 30 56 340 16 1,05
99.16K4236MA M 36 68 380 18 1,52
99.16K4236R Rd 36 68 380 18 1,52
99.16K4242M M 42 80 420 20 2,18
99.16K4242R Rd 42 80 420 20 2,18
99.16K4252MA M 52 97 550 26 4,75
99.16K4252R Rd 52 97 550 26 4,75

Download CAD

Beskrivelse

Skab CAD
Download
Varenummer Axial træk permFV
  kN
99.16K4212R 9
99.16K4212MA 9
99.16K4214R 14
99.16K4214MA 14
99.16K4216R 17
99.16K4216MA 17
99.16K4220R 31
99.16K4220MA 31
99.16K4224R 39
99.16K4224MA 39
99.16K4230R 50
99.16K4230MA 50
99.16K4236R 79
99.16K4236MA 79
99.16K4242R 102
99.16K4242M 102
99.16K4252R 175
99.16K4252MA 175
