Transportanker fremstillet i massivt materiale, med tværhul. En armeringsstang føres igennem hullet for at forankre ankeret. Disse ankre kan bruges i forskelligartede betonelementer på grund af det fleksible arrangements muligheder med armeringsstangen.

Dette produkt opfylder kravene i CEN/TR 15728 VDI/BV-BS-retningslinjer 6205 og det europæiske maskindirektiv 2006/42 / EF.

  • Materiale: Transportankrene er fremstillet af stålrør for præcisionsanvendelse til DIN EN 10305 (kvalitet E 355 + N)
  • Mærkning: I henhold til standard, CE
  • Overflade: Galvaniseret
  • Standard: DIN-EN 10305
  • Sikkerhedsfaktor: 3:1
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

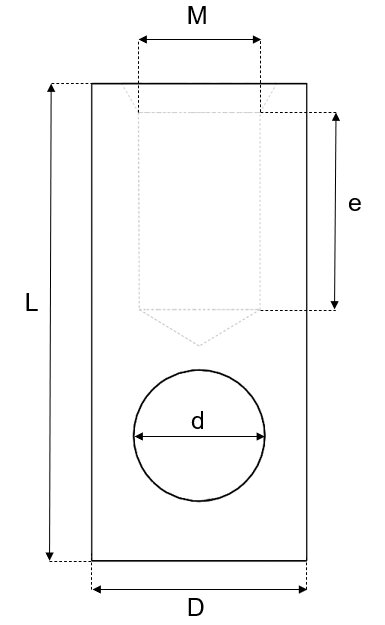

Art. nr. dxL
mm
g
mm
e
mm
Vægt
kg/100 stk.
CAD
99.16K3310VA M 10x42 21 9 4,6
99.16K3312VA M 12x49 23 11 4,6
99.16K3316VA M 16x57 26 14 6
99.16K3320VA M 20x68 33 16 6
99.16K3324VA M 24x80 42 18 13,42
99.16K3330VA M 30x103 54 22 13,42
99.16K3310ZN M 10x42 21 9 25
99.16K3312ZN M 12x49 23 11 25
99.16K3316ZN M 16x57 26 14 34,5
99.16K3320ZN M 20x68 33 16 35,5
99.16K3324ZN M 24x80 42 18 66,3
99.16K3330ZN M 30x103 54 22 66,3

Andre materialer og størrelser på forespørgsel.
VA = Rustfri gevind
ZN = Galvaniseret gevind

Download CAD

Beskrivelse

Skab CAD
Download

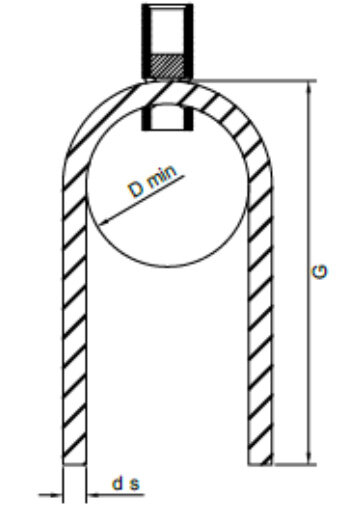

U-bar forankring B500B
d ds G D min
mm mm mm mm
M 10 6 250 60
M 12 8 300 60
M 16 10 350 70
M 20 12 400 80
M 24 14 450 100
M 30 16 600 135
