Boltanker med sekskant bolt hoved uden endeplade. På grund af sin lave højde er dette anker især velegnet til indstøbning i elementer af pladetypen, vinkelret i niveau med pladen.

Dette produkt opfylder kravene i CEN/TR 15728 VDI/BV-BS-retningslinjer 6205 og det europæiske maskindirektiv 2006/42 / EF.

  • Materiale: Rustfrit stål i henhold til godkendelse Z-30.3-6 fra 22. april 2014, klasse 1.4401, 1.4404 og 1.4571. Sekskant-hovedbolt i smedestål, klasse 8.8
  • Mærkning: I henhold til standard, CE
  • Standard: DIN-EN 10305
  • Sikkerhedsfaktor: 3:1
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

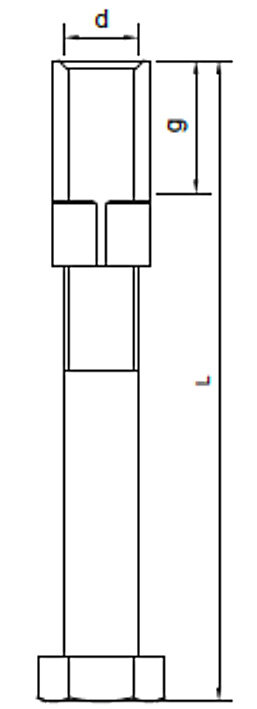

Art. nr. Bolt
mm
dxL
mm
g
mm
Vægt
kg/100 stk.
CAD
99.16K38291210VA M 12x70 M 12x100 23 9
99.16K38291607BK M 16x35 M 16x75 29 14
99.16K38291215VA M 12x120 M 12x150 23 15
99.16K38291614BK M 16x100 M 16x140 29 24
99.16K38291614VA M 16x100 M 16x140 29 24
99.16K38292018BK M 20x130 M 20x180 35 46
99.16K38292018VA M 20x130 M 20x180 35 46
99.16K38292420BK M 24x140 M 24x200 45 78
99.16K38293630BK M 36x200 M 36x300 74 270

VA = Rustfri gevind
BK = Elektrogalvaniseret gevind
