Schroeder armeringskoblinger kan bruges til at overføre styrker sikkert imellem tilstødende betonelementer.

Schroeder armeringskobling består af 2 elementer. Gevind inserts (hun del) er en sammensætning af gevind insert klemt på armeringsstål (betegnelse for M16, for eksempel: Ø12 – M16). Udvendig gevindtap er rotationssvejst på armeringsstålet.

For at garantere en pålidelig kraftoverførsel, skal gevindtappen strammes med en momentnøgle til drejningsmomentet (M). Hvis armeringsstangen skal bøjes, skal  bøjningsradier specificeret i den respektive nationale standard for armeret beton altid overholdes.
Momentnøgler fås på forespørgsel.

  • Materiale: Armeringsstål: FeB 500 HWL / B500B Gevindstik: E 355 - DIN EN 10305 Gevindspids: Klasse 5.6
  • Mærkning: I henhold til standard, CE
  • Overflade: Galvaniseret
  • Standard: DIN-EN 10305
  • Sikkerhedsfaktor: 3:1
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

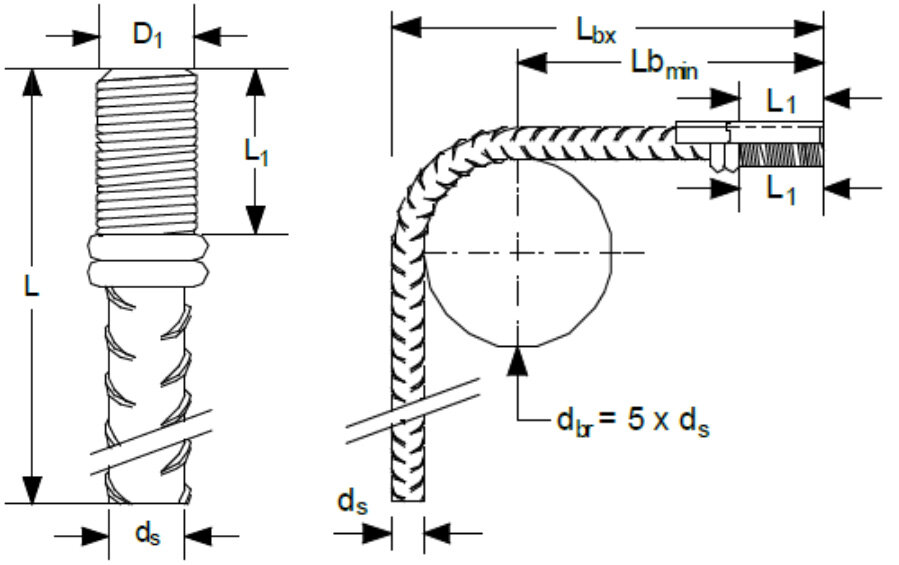

Art. nr. D1 x L
mm
Lb min/Lbx
mm
L1
mm
M
mm
Ø ds
mm
Vægt
kg/100 stk.
CAD
99.16K37160575MBK M 16x575 85/130 30 60 12 50
99.16K37200775MBK M 20x775 112/70 40 80 16 120
99.16K37240975MBK M 24x975 137/210 46 100 20 235
99.16K37301000MBK M 30x1000 160/250 50 125 25 386
99.16K37421400MBK M 42x1400 210/325 70 160 32 901
