Generelt: YA-serien af Elephant skraldetaljer er ekstremt alsidige, de er egnede til løft og træk i mange applikationer.
Et solidt og kompakt design med særlig rustbestandig belægning arbejder i ekstreme omgivelser som offshore og minedrift. Ekstremt letvægt [9,5 kg].
Gearkasse er helt lukket og gør taljen meget pålidelig og holdbar, hvilket betyder lavere vedligeholdelsesomkostninger. One-touch omskifter forbedrer yderligere arbejdseffektiviteten. Hård sort kabinet modstår ridser og forhindrer rust. Vandtæt, stødsikkert gear og bremsedæksel. Det boltede gummihåndtag giver sikker betjening af håndtaget.

  • Materiale: Kæde og krog, legeret stål 10.
  • Mærkning: WLL, type og CE-mærkning.
  • Overflade: Malet.
  • Sikkerhedsfaktor: 5:1

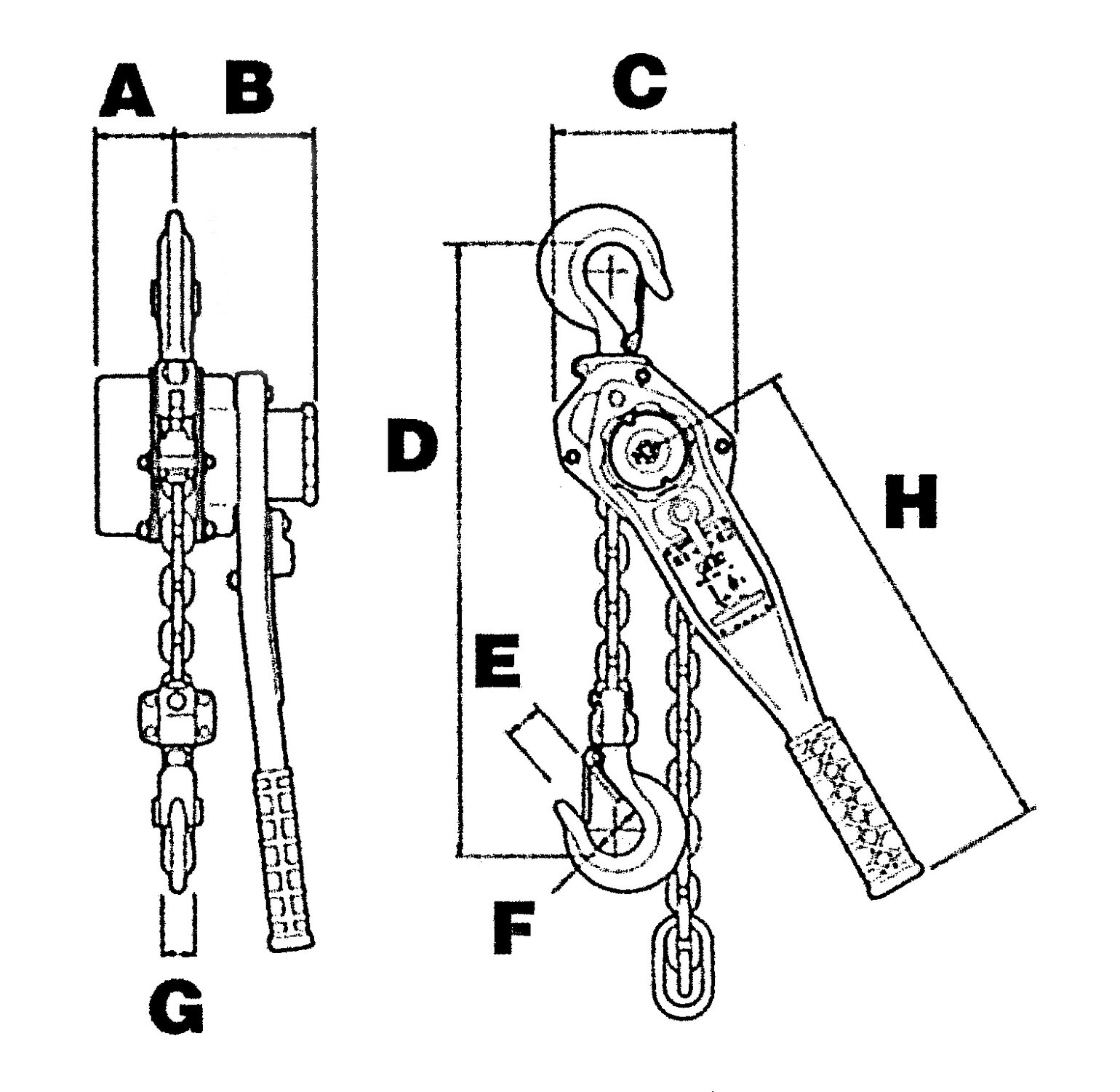

Art. Nr. Type WLL Lastkæde Ø (mm) Håndkraft til løft af fuld last kg Standard løft m A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) Vægt
kg
CAD
16.20YA0080030 YA-80 0,8 5,6 30 3 53 91 122 290 23 36 15 268 6
16.20YA0100030 YA-100 1 5,6 37 3 53 91 122 312 28 43 16 268 6,2
16.20YA0160030 YA-160 1,6 7,1 36 3 63 99 136 352 29 43 21 310 9,2
16.20YA0320030 YA-320 3,2 9 44 3 82,5 104 180 420 36 53 28 310 15,5
16.20YA0630030 YA-630 6,3 9x2 45 3 82,5 104 235 564 47 70 34 310 26,5
16.20YA0900030 YA-900 9 9x3 46 3 82,5 104 300 689 73 85 47,5 310 42
