Starcon

Generelt: STARCON løfteøje er en speciel konstrueret komponent, der med en kugleformet klo griber fat under hovedet af STARCON kugleankeret. STARCON løfteøjet leveres trækprøvet til 2 gange den tilladte belastning og alle testresultater bliver rapporteret. Hvert STARCON løfteøje er forsynet med identifikationsnr. og belastningsgruppe. Der udstedes certifikat på hver leverance.
Standard: CEN15728 / BV-BS 6205.

  • Materiale: Speciallegering.
  • Mærkning: Lastgruppe, STARCON, batch code, CE.
  • Arbejdstemperatur: 200°C.
  • Overflade: Elektrogalvaniseret (gul).
  • Sikkerhedsfaktor: 4:1

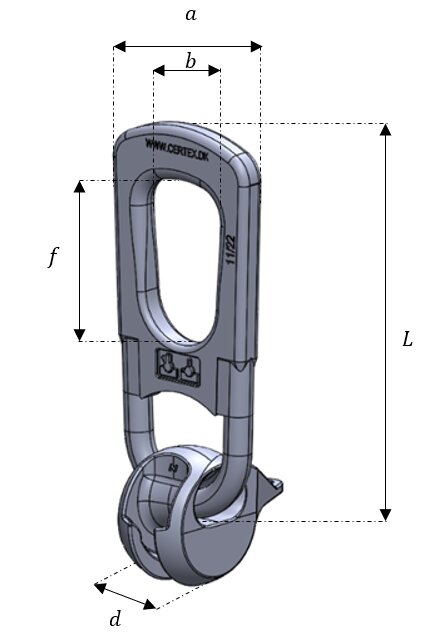

Art. Nr. Last gruppe L (mm) f (mm) W2 A (mm) Vægt
kg
CAD
99.11590080B 1.0 - 1.3 190 70 55 11 0,9
99.11590081B 1.5 - 2.5 215 70 56 16 1,4
99.11590082B 3 - 5 270 85 69 21 3,4
99.11590083B 7.5-10 365 115 90 30 9,1
99.11590084B 12.0 - 20.0 506 135 106 41 21
99.11590085B 32 661 189 164 52 46,5
