Generelt: Transportankre TPA-Z er velegnet til belastninger fra 0,7 til 22,0 t. Transportanker TPA-Z ligner transportanker TPA-S med den undtagelse, at dette anker anvender yderligere armeringsforstærkning som monteres igennem det nederste hul. Ankerets hoved er forsynet med et hul, hvori låsebolten af løfteøjet monteres. Yderligere huller i ankeret er for yderligere armeringsforstærkning.




Standard: CEN 15728 / BV-BS 6205.
  • Materiale: Stål S355.
  • Mærkning: Lastgruppe+Starcon, batch code, CE.
  • Arbejdstemperatur: 200°C.
  • Overflade: Sort eller varmgalvaniseret.
  • Sikkerhedsfaktor: Minimum 3:1
Art. Nr. WLL
ton

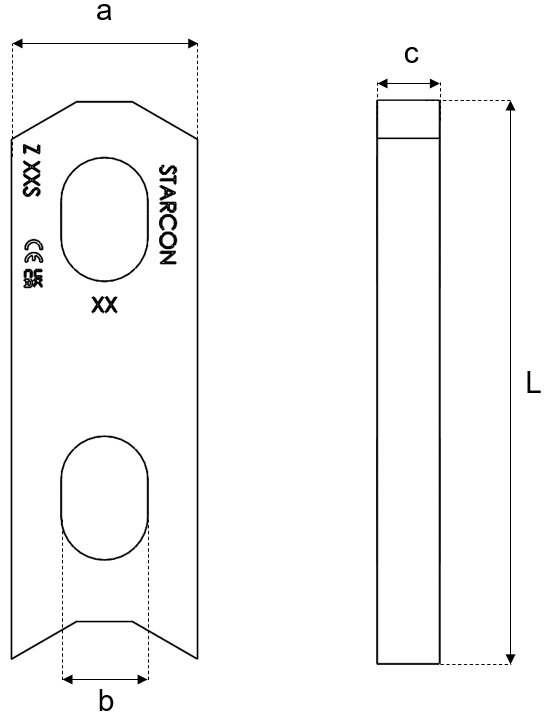

Længde L (mm) Bredde B (mm) Tykkelse c (mm) Pakning enhed Ø hul d (mm) Vægt
kg
CAD
99.15TPAZ0070900 0,7 90 30 5 200 14 x 20 0,09
99.15TPAZ0140900 1,4 90 30 6 200 14 x 20 0,1
99.15TPAZ0200900 2 90 30 8 150 14 x 20 0,14
99.15TPAZ0250900 2,5 90 30 10 150 14 x 20 0,17
99.15TPAZ0301200 3 120 40 10 50 18 x 22 0,31
99.15TPAZ0401200 4 120 40 12 50 18 x 22 0,37
99.15TPAZ0501200 5 120 40 15 50 18 x 22 0,46
99.15TPAZ0531600 5,3 160 60 12 25 26 x 26 0,72
99.15TPAZ0751600 7,5 160 60 16 25 26 x 26 0,96
99.15TPAZ1001700 10 170 60 20 25 29 x 29 1,37
99.15TPAZ1402400 14 240 80 20 1 35 x 35 2,56
99.15TPAZ2203000 22 300 90 25 1 35 x 35 4,74
99.15TPAZ260300 26 300 120 30 1 35 x 46 7,35
