Generelt: Transportanker TPA-SA - KONISK er velegnet til en belastning fra 0,7 til 22,0 t. Transport anker TPA-SA er konstrueret til at vippe paneler fra vandret til lodret. Ankeret anvendes til at rejse og dreje tyndvæggede præfabrikerede enheder i begge retninger. Ankerets hoved er forsynet med et hul, hvori låsebolten af løfteøjet monteres. Yderligere huller i ankeret er for yderligere armeringsforstærkning. Ankerets hoved er udformet således, at belastninger ikke overføres til den øvre del af betonoverfladen.




Standard: CEN 15728 / BV-BS 6205.

  • Materiale: Stål S355.
  • Mærkning: Lastgruppe+Starcon, batch code, CE.
  • Arbejdstemperatur: 200°C.
  • Overflade: Sort eller varmgalvaniseret.
  • Sikkerhedsfaktor: Minimum 3:1.
Art. Nr. WLL
Ton

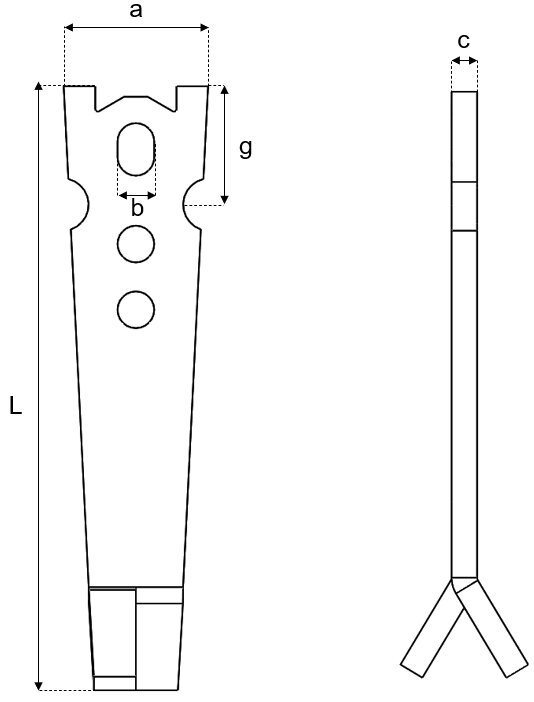

Længde L (mm) Bredde B (mm) Tykkelse c (mm) Ø hul d (mm) Vægt
kg
CAD
99.15TPASA0142000 1,4 200 50 6 15 0,38
99.15TPASA0252300 2,5 230 50 10 15 0,674
99.15TPASA0402700 4 270 70 12 20 1,446
99.15TPASA0502900 5 290 70 15 20 1,894
99.15TPASA0753200 7,5 320 100 15 29 3,76
99.15TPASA1003900 10 390 100 20 29 4,16
99.15TPASA1255000 12,5 500 150 20 35 6,438
99.15TPASA1705000 17 500 150 25 35 6,82
99.15TPASA2205000 22 500 150 30 36 9,96
