Starcon

Generelt: Transportankre TPA-S er velegnet til belastninger fra 0,7 til 22,0 t til anvendelse i både tynde paneler og plader.
Ankerhovedet er forsynet med et hul, hvori låsebolten af løfteøjet monteres. Yderligere huller i ankeret er for yderligere armeringsforstærkning.
Standard: CEN 15728 / BV-BS 6205.

  • Materiale: Stål S355.
  • Mærkning: Lastgruppe+Starcon, batch code, CE.
  • Arbejdstemperatur: 200°C.
  • Overflade: Sort eller varmgalvaniseret.
  • Sikkerhedsfaktor: Minimum 3:1.
Art. Nr. WLL
ton

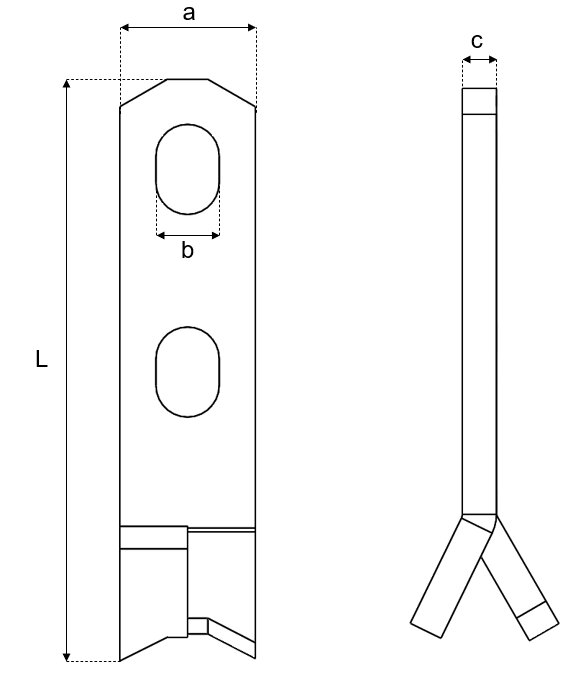

Længde L (mm) Bredde B (mm) Tykkelse c (mm) Pakke enhed Ø hul d (mm) Vægt
kg
CAD
99.15TPAS00701100 0,7 110 30 5 150 14 x 20 0,12
99.15TPAS0141100 1,4 110 30 6 150 14 x 20 0,13
99.15TPAS01416 00 1,4 160 30 6 150 14 x 20 0,2
99.15TPAS0201300 2 130 30 8 100 14 x 20 0,21
99.15TPAS0201600 2 160 30 8 100 14 x 20 0,27
99.15TPAS0202100 2 210 30 8 50 14 x 20 0,36
99.15TPAS0251500 2,5 150 30 10 100 14 x 20 0,31
99.15TPAS0252000 2,5 200 30 10 50 14 x 20 0,42
99.15TPAS0252500 2,5 250 30 10 50 14 x 20 0,54
99.15TPAS0301600 3 160 40 10 50 18 x 22 0,45
99.15TPAS0302000 3 200 40 10 50 18 x 22 0,57
99.15TPAS0302800 3 280 40 10 25 18 x 22 0,81
99.15TPAS0401800 4 180 40 12 50 18 x 22 0,61
99.15TPAS0402400 4 240 40 12 25 18 x 22 0,81
99.15TPAS0403200 4 320 40 12 25 18 x 22 1,11
99.15TPAS0501800 5 180 40 15 25 18 x 22 0,78
99.15TPAS0502400 5 240 40 15 25 18 x 22 1,05
99.15TPAS0504000 5 400 40 15 25 18 x 22 1,76
99.15TPAS0532200 5,3 220 60 12 25 26 x 26 1,1
99.15TPAS0532600 5,3 260 60 12 25 26 x 26 1,32
99.15TPAS0533400 5,3 340 60 12 1 26 x 26 1,77
99.15TPAS0752600 7,5 260 60 15 1 26 x 26 1,64
99.15TPAS0753000 7,5 300 60 15 1 26 x 26 1,95
99.15TPAS0754200 7,5 420 60 15 1 26 x 26 2,73
99.15TPAS1003000 10 300 60 20 1 29 x 29 2,6
99.15TPAS1003700 10 370 60 20 1 29 x 29 3,25
99.15TPAS1005200 10 520 60 20 1 29 x 29 4,59
99.15TPAS1403700 14 370 80 20 1 35 x 35 4,14
99.15TPAS1404600 14 460 80 20 1 35 x 35 5,25
99.15TPAS1405000 22 500 90 25 1 35 x 35 8,16
99.15TPAS1406200 22 620 90 25 1 35 x 35 10,17
