Nemag

Generelt: Endeafslutninger til ikke-kompakterede stålwirer, til istøbning med støbemasse.

  • Materiale: Højkvalitets støbt stål.
  • Mærkning: Producentens mærke, størrelse og batchnummer.
  • Bemærk: De angivne lasteevner er ved gribearbejde. For andre anvendelser, brug sikkerhedsfaktor på 5.
Art. Nr. Type WLL
Ton
Brudstyrke
ton

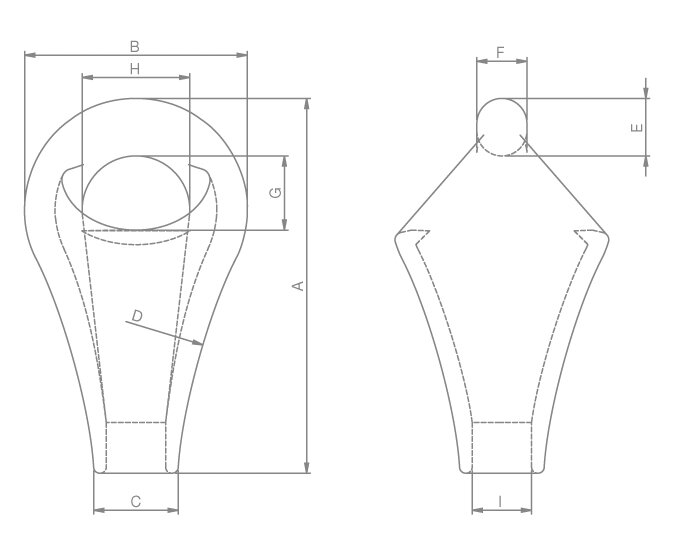

Wire diameter (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) Vægt
kg
CAD
10.10NRPS01 RP-1 1,5 10 10-11 81 48 22 195 12 11,5 20 24 12 0,4
10.10NRPS02 RP-2 2 14 12-13 95 56 25 195 15,5 13,5 22 25 14 0,5
10.10NRPS03 RP-3 2,5 17,5 14-15 109 64 28 220 17,5 15,5 24 29 16 0,6
10.10NRPS04 RP-4 3 22,5 16-17 123 70 31 220 19,5 17,5 26 31 18 0,9
10.10NRPS05 RP-5 4,5 27,5 18-19 135 84 33 245 21 19 30 42 20 1,3
10.10NRPS06 RP-6 5 35 20-21 152 84 36 310 23 21 33 38 23 1,7
10.10NRPS07 RP-7 7 42,5 22-24 166 100 40 310 26 23 37 48 26 2,3
10.10NRPS08 RP-8 8 52,5 25-27 186 100 43 350 28 25 39 44 29 3,2
10.10NRPS09 RP-9 11 70 28-30 202 120 45 350 31 27 40 58 32 4,1
10.10NRPS10 RP-10 13 85 31-33 222 120 52 445 32 28,5 45 56 35 5,2
10.10NRPS11 RP-11 15 95 34-36 239 142 55 445 36 31,5 50 70 40 6,4
10.10NRPS12 RP-12 17 110 37-39 264 142 60 495 39 34,5 51 64 41 7,9
10.10NRPS13 RP-13 21 125 40-42 285 166 63 555 43 36,5 59 80 44 9,5
10.10NRPS14 RP-14 26 155 43-45 312 166 68 595 47 40 62 72 48 11,2
10.10NRPS15 RP-15 30 180 46-48 337 170 75 595 51 44 66 68 53 13
10.10NRPS17 RP-17 42,5 240 52-56 400 220 84 880 60 54 75 90 59 23
* Arbejdsbelastning er maks. arbejdsbelastning ved gribearbejde.
For andre operationer anvend min. sikkerhedsfaktor 5..
