Gunnebo Industries
Generelt: Til opstramning af kabler, tovværk og lignende.



  • Overflade: Varmgalvaniseret.
  • Bemærk: Der udstedes kun certifikat på vantskruer der er individuelt testet og nummereret (som disse).
  • Sikkerhedsfaktor: 5:1.
Art. Nr. WLL
ton

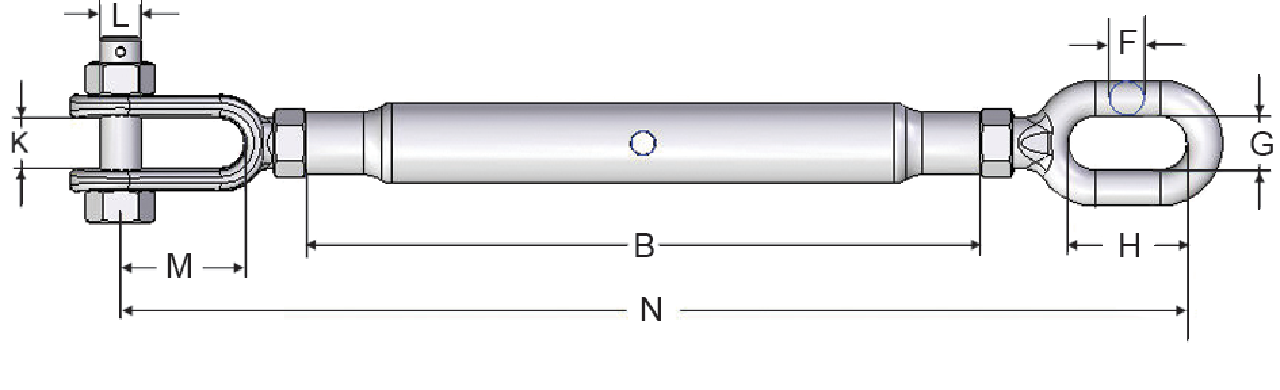

Gevind Belastningsgrænse Take up Ca. vægt kg/stk. B (mm) N
mm
L (mm) M
mm
K (mm) H (mm) G (mm) F (mm) CAD
11.50402410 0,5 M10 0,56 90 0,33 125 225 8 20 10 13 13 7
11.50402412 0,7 M12 0,7 155 0,68 195 315 10 30 13 30 15 10
11.50402416 1,2 M16 1,2 185 1,2 230 380 12 44 18 40 20 12
11.50402420 1,5 M20 1,5 210 2,095 270 450 16 50 20 50 24 16
11.50402422 2,2 M22 - 230 2,7 295 500 20 60 25 50 24 16
11.50402424 3,2 M24 - 250 4,00 325 555 22 65 28 56 28 19
11.50402430 4,8 1.1/4” - 290 7,50 370 680 28 85 38 70 35 22
11.50402439 6 1.1/2” - 300 12,085 400 760 32 100 45 80 40 25
11.50402445 8 1.3/4” - 290 20,90 400 760 38 105 50 90 45 30
11.50402452 10 2” - 290 22,00 400 820 45 120 58 100 45 35
11.50402406 M6 0,20 80 0,1 100 175 5 18 8 11 11 5
11.50402408 M8 0,32 85 0,17 110 210 6 25 9 12 12 6
