Bardunstrammer til opstramning af kabler, tovværk og lignende.

Standard: DIN 1480.

  • Materiale: Carbon stål.
  • Overflade: Galvaniseret.

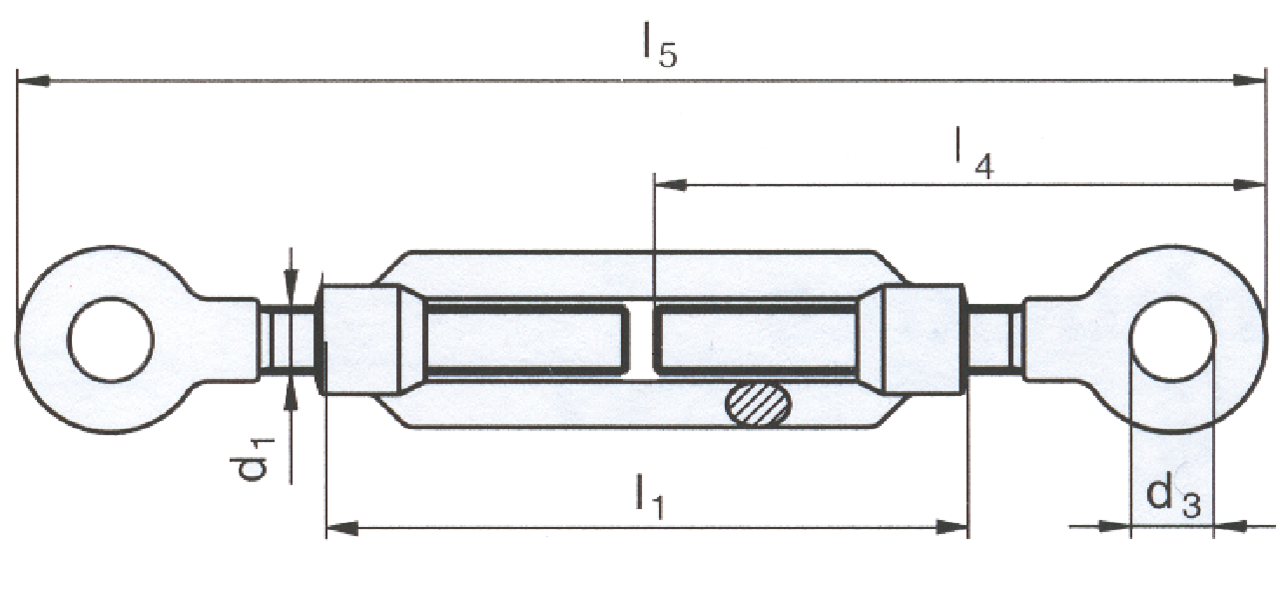

Art. Nr. l1 (mm) l5 (mm) Vandring mm Pakke l4 (mm) D1 (mm) D3 (mm) Vægt
kg
CAD
11.561480EEM06 110 167-247 80 10 80 M6 9 9
11.561480EEM08 110 179-254 75 10 84 M8 10 15,5
11.561480EEM10 125 210-295 85 10 105 M10 14 27
11.561480EEM12 125 230-310 80 10 115 M12 16 41
11.561480EEM14 140 250-340 90 10 122 M14 18 60
11.561480EEM16 170 330-440 110 10 165 M16 22 100
11.561480EEM20 200 335-465 130 5 167 M20 24 154
11.561480EEM22 220 368-513 145 1 167 M22 27 200
11.561480EEM24 255 420-590 170 1 205 M24 27 270
11.561480EEM30 255 510-670 160 1 255 M30 31 435
11.561480EEM36 295 560-740 180 1 276 M36 43 725
