Elephant

YA-serien af Elephant skraldetaljer er robuste og er egnede til løft, træk, spænd og fastspænding i mange applikationer.
Et solidt og kompakt design med særlig rustbestandig belægning arbejder i ekstreme omgivelser som offshore og minedrift.
Gearkasse er helt lukket og gør taljen meget pålidelig og holdbar, hvilket betyder lavere vedligeholdelsesomkostninger. One-touch omskifter forbedrer yderligere arbejdseffektiviteten. Hård sort kabinet modstår ridser og forhindrer rust. Vandtæt, stødsikkert gear og bremsedæksel. Det boltede gummihåndtag giver sikker betjening af håndtaget.

  • Materiale: Holdbar stålkonstruktion.
  • Mærkning: I henhold til standard
  • Arbejdstemperatur: -10°C op til +50°C.
  • Overflade: Pulverlakeret overflade og belagte ramme-komponenter.
  • Standard: EN 13157, EN 818-7
  • Sikkerhedsfaktor: 4:1
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"
Art. nr. Type WLL
ton
Lastkæde Ø
mm

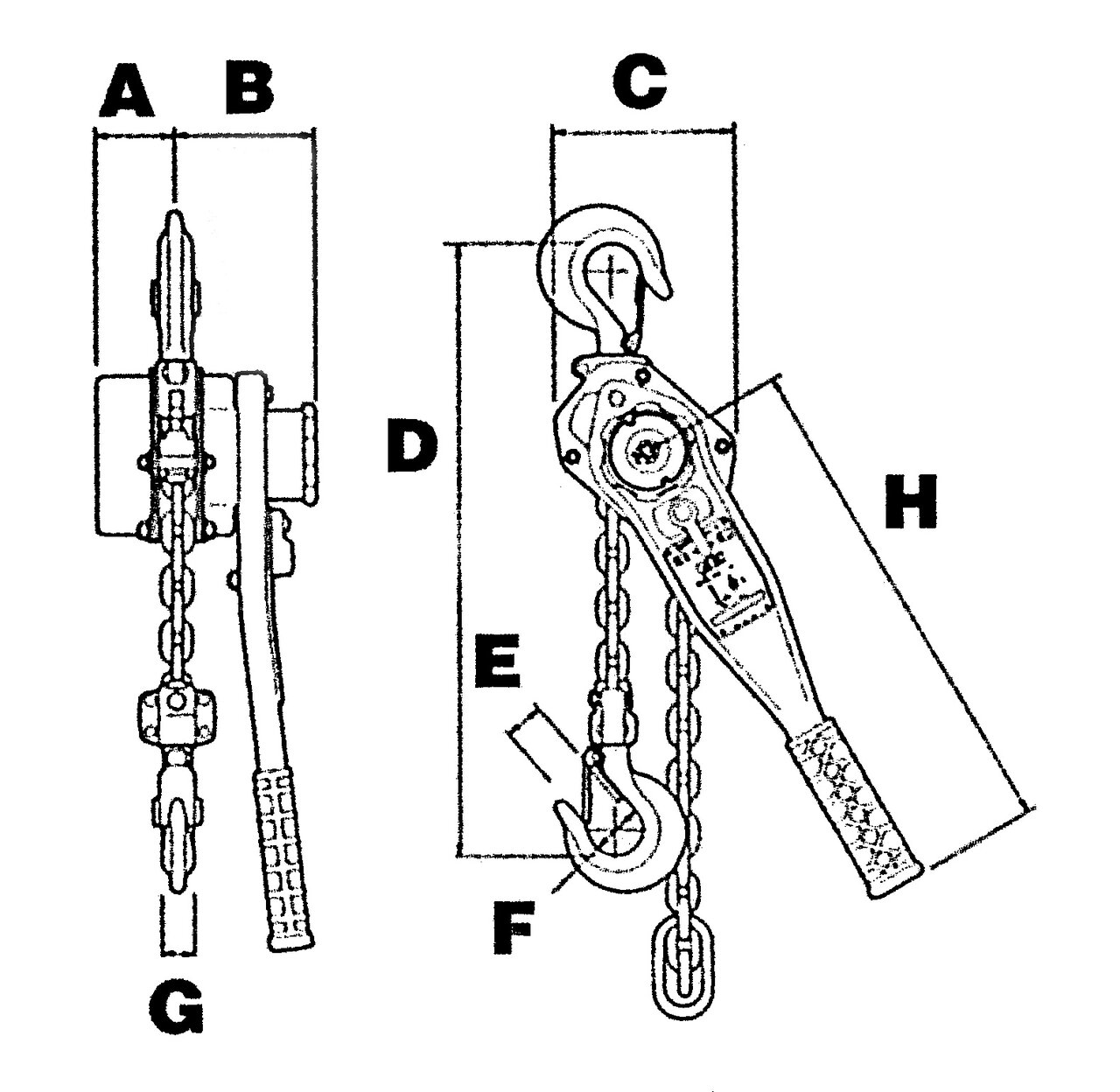

Håndkraft til løft af fuld last kg Standard løft m A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
Vægt
kg
CAD
16.20YA0080030 YA-80 0,8 5,6 30 3 53 91 122 290 23 36 15 268 6
16.20YA0100030 YA-100 1 5,6 37 3 53 91 122 312 28 43 16 268 6,2
16.20YA0160030 YA-160 1,6 7,1 30 3 63 99 136 352 29 43 21 310 9,2
16.20YA0320030 YA-320 3,2 9 37 3 82,5 104 180 420 36 53 28 310 15,5
16.20YA0630030 YA-630 6,3 9x2 38 3 82,5 104 235 564 47 70 34 310 26,5
16.20YA0900030 YA-900 9 9x3 39 3 82,5 104 300 689 73 85 47,5 310 42

Andre løftehøjder på forespørgsel
