Lufttalje 75 ton - CERTEX Danmark

Generelt: Lufttaljer til belastninger fra 10.000 kg op til 75.000 kg.
Disse RED ROOSTER-luftkædetaljer er specielt udviklede til tung industriel brug. Robust støbt stålkabinet.

Standard konfigurationer:

Præcis variabel hastighedsregulering (snorstyring og hængetryk)
Optimal styring af belastningen, meget præcis positionering
Kompakt design
Mekanisk endestop system
Lastbegrænser indbygget uden tab af indbygningshøjde
Snorstyring eller hængetryk
Lavt støjniveau
lufttryk 0,4 - 0,63 MPa (4 - 6,3 bar)

Tilvalg:

Marine Specifikation/Korrosionsbestandig
Malingsystemer fra C2 - Industrial til C5 - Offshore-specifikation (Rød finish som standard. Andre RAL-farver fås på forespørgsel)
Valg af nedhæng
Radio kontrol nedhæng til elektro pneumatiske betjeninger
Kontrolsystemer
Kædebeholder (PVC, galvaniseret eller rustfrit stål)
Forskellige typer af krog eller gaffel til rådighed
Luftforsyningssystemer og ventiler
Luft service enhed
Udblæsningsrør
Inhouse design for "special designet"
Pinol systemer
Hovedafbryder for luft

Anbefaling:
Vi anbefaler stærkt brug af en SMC luftbehandlingsenhed. (Sælges separat)
Type AC50-F10DM-8-B til WLL 10.000 - 20.000 kg
Type AC60-F10DM-8-B for WLL 25.000 - 75.000 kg

Lufttalje Red Rooster TNC 10 - 75 t

Art. nr.	WLL ton	Kædefald	Luftforbrug løft	Luftforbrug nedsænkning	Løftehastighed med maks last m/min.	Sænkehastighed med maks. belastning (m/min.)	Vægt ved 3 m HOL kg	Løftehastighed uden last m/min.
16.30TMH-10C	10	2	58,3	71,7	1,6	3,2	206	3,3
16.30TMH-10P2E	10	2	58,3	71,7	1,6	3,2	206	3,3
16.30TMH-15P2E	15	3	58,3	71,7	1,05	2,1	316	2,2
16.30TMH-15C	15	3	58,3	71,7	1,05	2,1	316	2,2
16.30TMH-20P2E	20	4	58,3	71,7	0,8	1,6	466	1,6
16.30TMH-20C	20	4	58,3	71,7	0,8	1,6	466	1,6
16.30TMH-25C2	25	2	108	180	1,4	3	581	2,7
16.30TMH-25P2E	25	2	108	180	1,4	3	581	2,7
16.30TMH-30C2	30	2	108	167	1	2,7	581	2,7
16.30TMH-30P2E	30	2	108	167	1	2,7	581	2,7
16.30TMH-37.5/C3	37,5	3	108	180	1	2	1.300	1,8
16.30TMH-37.5/P3E	37,5	3	108	180	1	2	1.300	1,8
16.30TMH-45/C3	45	3	108	167	0,65	1,8	1.300	1,8
16.30TMH-45/P3E	45	3	108	167	0,65	1,8	1.300	1,8
16.30TMH-50P4E	50	4	108	180	0,7	1,5	1.800	1,3
16.30TMH-50C4	50	4	108	180	0,7	1,5	1.800	1,3
16.30TMH-60P4E	60	4	108	167	0,5	1,3	1.800	1,3
16.30TMH-60C4	60	4	108	167	0,5	1,3	1.800	1,3
16.30TMH-75P6E	75	6	108	180	0,45	1	2.500	0,8
16.30TMH-75C6	75	6	108	180	0,45	1	2.500	0,8
16.30TMH-100P8E	100	8	108	180	0,7	1,06	3.200	1,3
16.30TMH-100C8	100	8	108	180	0,35	0,75	3.200	0,65

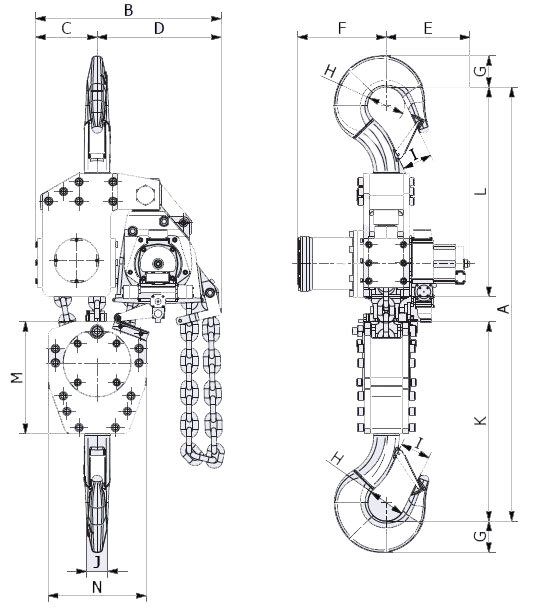

Type	A	B	C	D	E	F	G	Hø	I	J	K	L	M	N
	mm
16.30TMH-10C / 16.30TMH-10P2E	850	467	154	279	313	247	62	60	40	55	345	480	217	202
16.30TMH-15C / 16.30TMH-15P2E	1100	676	217	459	312	248	67	84	58	52	441	521	275	395
16.30TMH-20C / 16.30TMH-20P2E	1220	789	250	539	313	247	80	110	78	64	493	553	285	530
16.30TMH-25C2 / 16.30TMH-25P2E	1400	478	165	313	346	365	103	125	80	82	655	720	375	320
16.30TMH-37.5/C3 / 16.30TMH-37.5/P3E	1765	767	255	523	346	366	118	125	90	95	808	855	463	405
16.30TMH-50C4 / 16.30TMH-50P4E	2083	1276	603	673	346	366	132	140	100	106	926	1018	550	800
16.30TMH-60C4 / 16.30TMH-60P4E	2160	1276	603	673	346	366	65	180	105	65	990	1000	550	800
16.30TMH-75C6 / 16.30TMH-75P6E	measurement on request
