Elephant

En topkvalitets letvægts håndkædetalje. Kompakt og med lav indbygningshøjde og lav egenvægt. Valset håndhjul giver jævn drift af håndkæden, når den trækkes skråt. Den asbestfrie bremsemekanisme og gearkasse er helt lukket og gør taljen meget pålidelig og udholdendegenanvendelig og også lavere vedligeholdelse.
Krog med sikkerhedslås.

  • Materiale: Holdbar stålkonstruktion.
  • Mærkning: I henhold til standard
  • Arbejdstemperatur: -10°C op til +50°C.
  • Overflade: Pulverlakeret overflade og belagte ramme-komponenter.
  • Standard: EN 818-7, EN 13157
  • Sikkerhedsfaktor: 4:1
Håndkædetalje Elephant C21

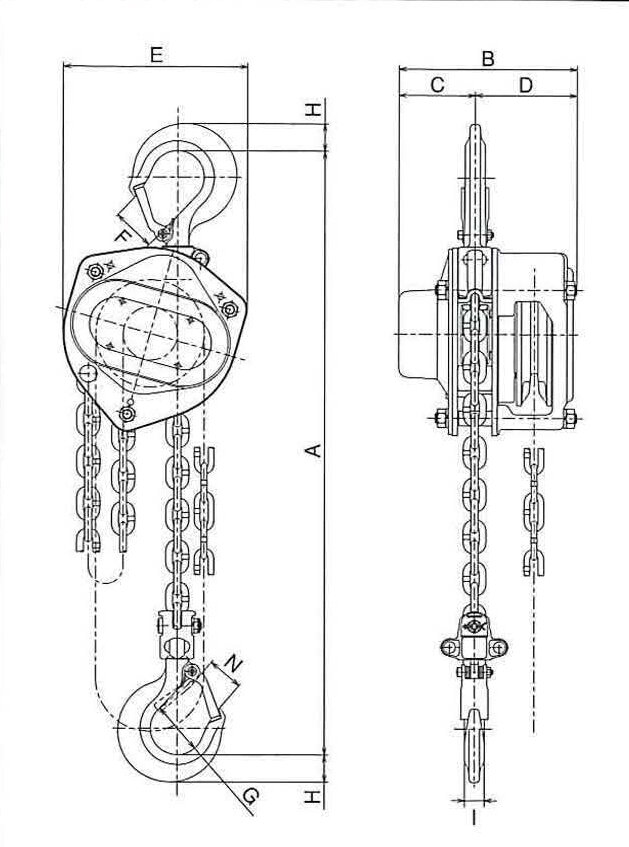

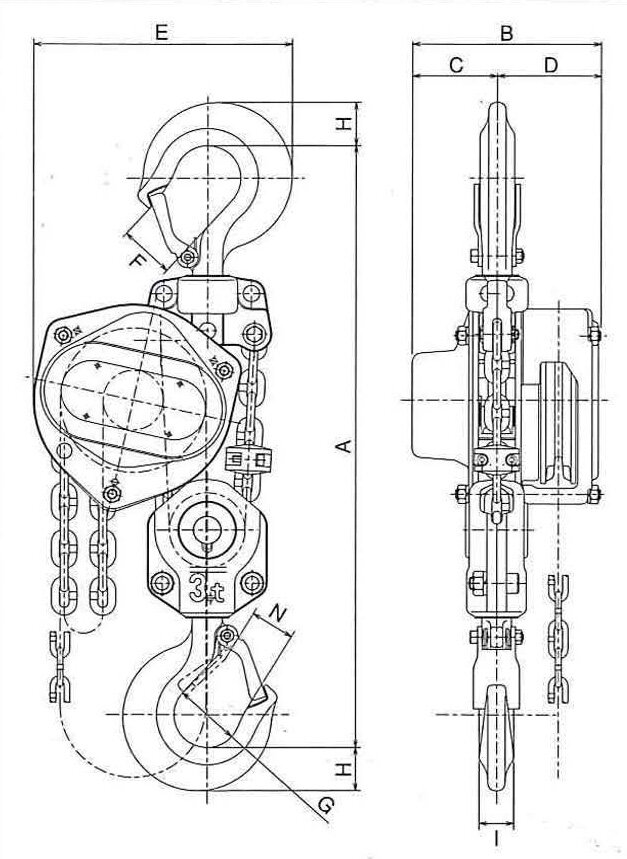

Type C21-3 - C21-5 Type C21 - 0.5 - C21 - 2
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"
Art. nr. Type WLL
ton
Løftehøjde Min. afstand mellem kroge A Håndkraft til løft af fuld last kg Lastkæde diameter x pitch
mm
Håndkæde diameter x pitch
mm
Antal kædefald A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
I
mm
Vægt
kg
CAD
16.10C210050030 C21-0.5 0,5 3 275 26 4,3x12 4,5x23 1 275 131 54 77 121 30 36 17 13 6,1
16.10C210100030 C21-1 1 3 310 32 5,6x17 4,5x23 1 310 143 61 82 148 34 43 22 16 9,2
16.10C210150030 C21-1.5 1,5 3 340 33 6,5x19 4,5x23 1 340 152 68 84 168 36 43 26 21 11,7
16.10C210200030 C21-2 2 3 384 33 7,5x21 4,5x23 1 384 164 75 89 193 42 53 29 22 16,7
16.10C210300030 C21-3 3 3 480 38 6,5x19 4,5x23 2 480 152 68 84 209 44 53 35 28 19,4
16.10C210500030 C21-5 5 3 555 34 7,5x21 4,5x23 3 555 164 75 89 297 58 70 46 34 33,9

Håndkæden er som standard ½ meter kortere end løftehøjden
Andre løftehøjder på forespørgsel
