Alle boogier er monteret med både bærehjul og horisontale styreruller. Boogierne anvendes til at montere en traversskinne som skal køre vinkelret mellem et sæt parallelle skinner.
Til standard kraner anbefaler vi, at kun boggien i den ene side fastspændes til traversskinnen, således at den anden side kan bevæges frit. Dermed opnås en lettere skinnebevægelse som ikke vil kile sig fast ved unøjagtigheder i paralleliteten mellem de langsgående skinner.

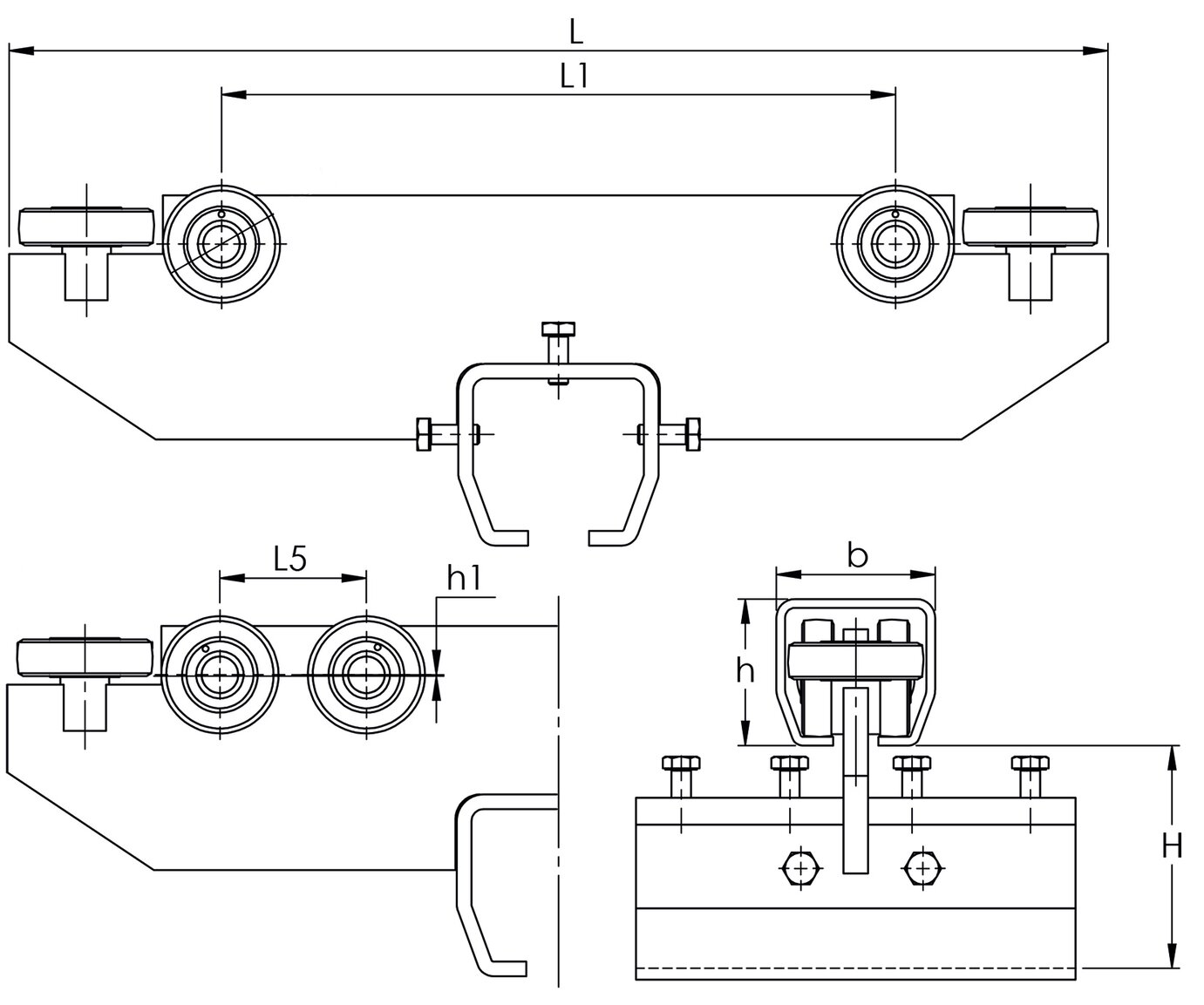

Art. nr. Profil nr. Type L
mm
L1
mm
L5
mm
H
mm
H1
mm
CAD
13.0223.T54 23.000 23.T54 350 242 40 52 0,5
13.0224.T54 24.000 24.T54 400 270 50 63 2,6
13.0225.T54 25.000 25.T54 450 276 60 91 3,5
13.0226.T54 26.000 26.T54 500 280 70 109 4
13.0227.T54 27.000 27.T54 600 340 100 163 5,5
