Svejset ovalring designet til samling af 1-parts kæde-, wire- og båndslings.
Mindst 25% større WLL end traditionelle klasse 8 produkter.
Test: Prøvetestet med 2,5 x WLL for certificering af hver produceret batch.
Udmattelsesklassificeret til 20.000 cyklusser ved 1,5 x WLL.

  • Materiale: Sejhærdet, legeret stål.
  • Mærkning: I henhold til standard, CE, Type, producent ID, sporbarhed.
  • Arbejdstemperatur: -40° til +200°C (uden reduktion i WLL)
  • Overflade: Blå pulverlakeret.
  • Standard: EN 1677-4
  • Sikkerhedsfaktor: 4:1
  • Klasse: 10

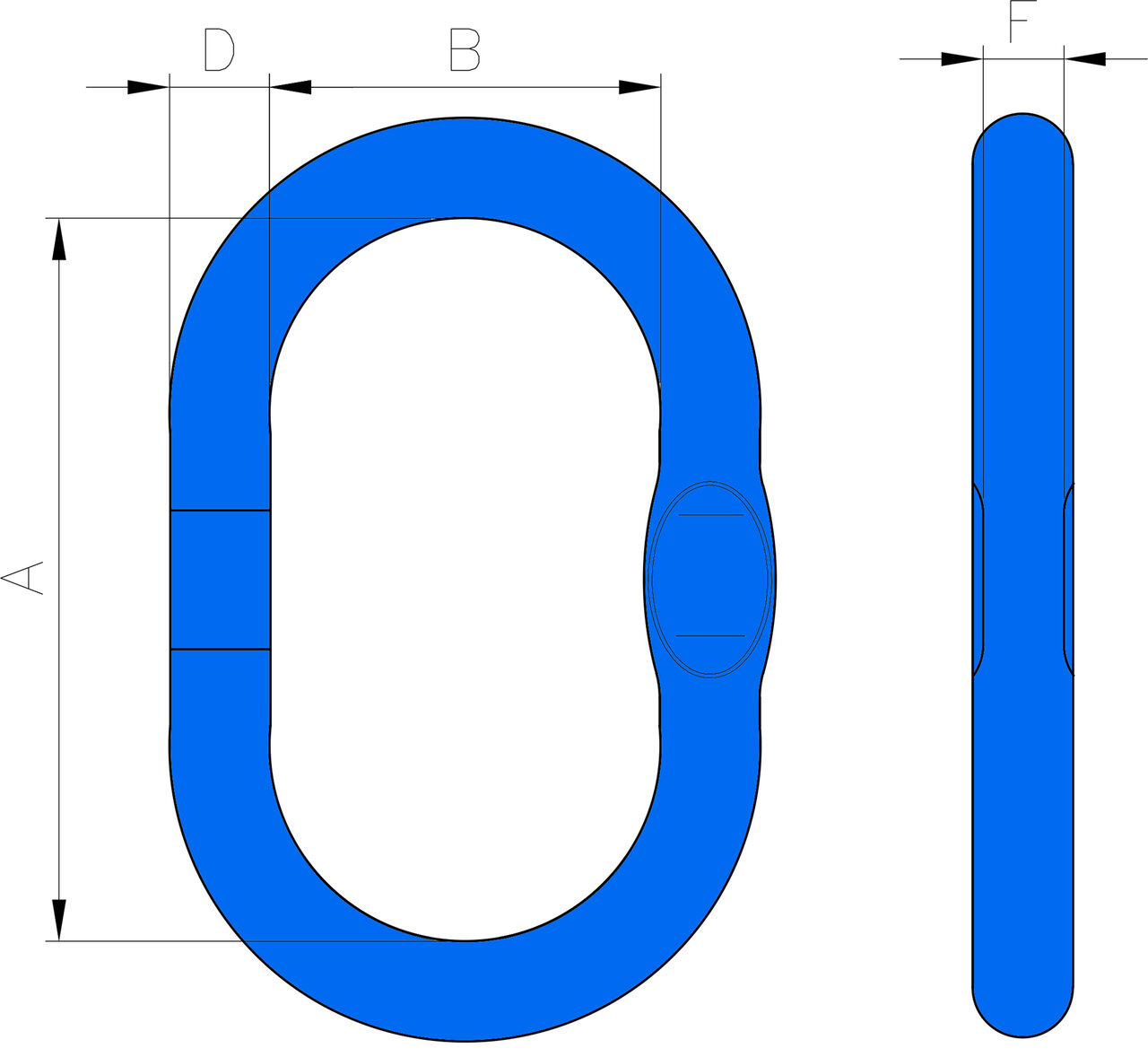

Ovalring X-0080 tegning
Ovalring X-0080 tegning
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"
Art. nr. Type WLL
ton
Prøvelast
kN
WLL ß 0°- 45° Kan anvendes sammen med enkeltkrog iht. DIN 15401 nr. Til kæde klasse 10 1-part Ø
mm
D
mm
A
mm
B
mm
Vægt
kg
CAD
11.02X-0080-28 ED-28 6,7 164 6,7 25 13 28 340 180 4,7
11.02X-0080-32 ED-32 10 245 10 25 16 32 340 180 6,2
11.02X-0080-40 ED-40 19 466 19 25 20,22 40 340 180 10

Download CAD
