Påsvejsningskrog til anvendelse på gravemaskiner (skovle), teleskopkraner etc. Forsynet med en sikkerhedspal, som sikrer at lasten ikke tabes. Foden er designet for nem svejseproces.
Individuelt smedede dele kan spores via testcertificering.
Test: Prøvetestet med 2,5 x WLL for certificering af hver produceret batch.
Udmattelsesklassificeret til 20.000 cyklusser ved 1,5 x WLL.
Magnaflux revnetest er udført 100% på hver batch.
Fremstillet i henhold til EN 1677-3 og ASME B30.26.
WLL er smedet på hver krog for hurtig og nem identifikation.

  • Materiale: Sejhærdet, legeret stål.
  • Mærkning: I henhold til standard, CE, Størrelse, stålkvalitet, producent ID, sporbarhed.
  • Arbejdstemperatur: -40ºC op til +200°C (uden reduktion i WLL).
  • Overflade: Gul pulverlakeret.
  • Standard: EN 1677-1
  • Sikkerhedsfaktor: 5:1
  • Klasse: 10
Påsvejsningskrog 8-081

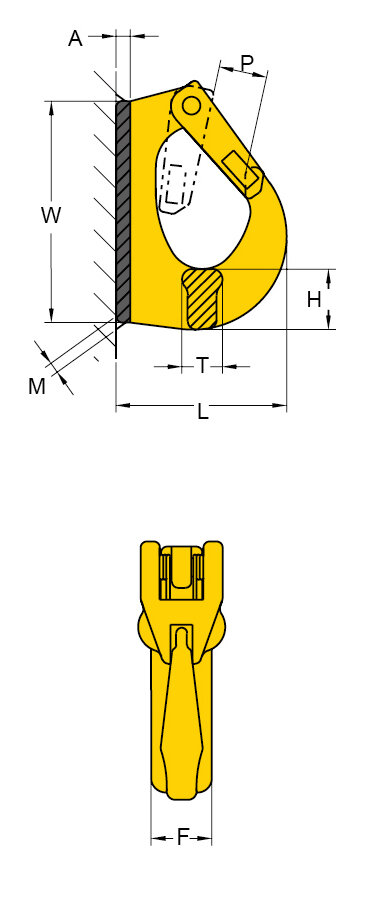

Påsvejsningskrog 8-081 tegning
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"
Art. nr. WLL
ton
Reparationssæt A
mm
F
mm
H
mm
L
mm
M
mm
P
mm
T
mm
W
mm
Vægt
kg
CAD
11.288-081-01 1 8-P081-01 7 25 27 70 4 18 18 95 0,6
11.288-081-02 2 8-P081-02 8 30 30 85 5 25 20 115 1
11.288-081-03 3 8-P081-03 9 35 30 107 6 28 23 133 1,4
11.288-081-04 4 8-P081-04 10 42 38 114 7 28 30 142 2,2
11.288-081-05 5 8-P081-05 12 44 47 135 7 30 31 167 3
11.288-081-08 8 8-P081-08 12 50 52 137 8 32 39 176 3,7
11.288-081-10 10 8-P081-10 13 56 56 170 8 44 42 222 6,2
11.288-081-15 15 8-P081-15 14 61 67 184 10 54 45 242 7,9

Download CAD

Beskrivelse

Skab CAD
Download
Løftemetode Løftemetode 1 Løftemetode 2 Løftemetode 3 Løftemetode 4 Løftemetode 5 Løftemetode 6 Løftemetode 7 Løftemetode 8
Antal parter 1 2 1 2 2 2 2 3-4 3-4 3-4
Hældningsvinkel 90° 90° 0-45° 45-60° Asymm. 0-45° 45-60° Asymm.
8-081-01 1 2 1 2 1,4 1 1 2,1 1,5 1
8-081-02 2 4 2 4 2,8 2 2 4,2 3 2
8-081-03 3 6 3 6 4,2 3 3 6,3 4,5 3
8-081-04 4 8 4 8 5,6 4 4 8,4 6 4
8-081-05 5 10 5 10 7 5 5 10,5 7,5 5
8-081-08 8 16 8 16 11,2 8 8 16,8 12 8
8-081-10 10 20 10 20 14 10 10 21 15 10
8-081-15 15 30 15 30 21 15 15 31,5 22,5 15
