Generelt: Stort asymetrisk løftehoved til samling af II- og IV-parts kædesling.

  • Materiale: Stållegering, klasse 12.
  • Mærkning: Pewag eller PW, winner pro eller 12, H16, CE, batch kode og type.
  • Arbejdstemperatur: -60ºC op til +300ºC.
  • Overflade: Lyseblå pulverlakering.
  • Standard: EN 1677-4
  • Advarsel: Må ikke varmebehandles.
  • Sikkerhedsfaktor: 4:1.
  • Klasse: 12

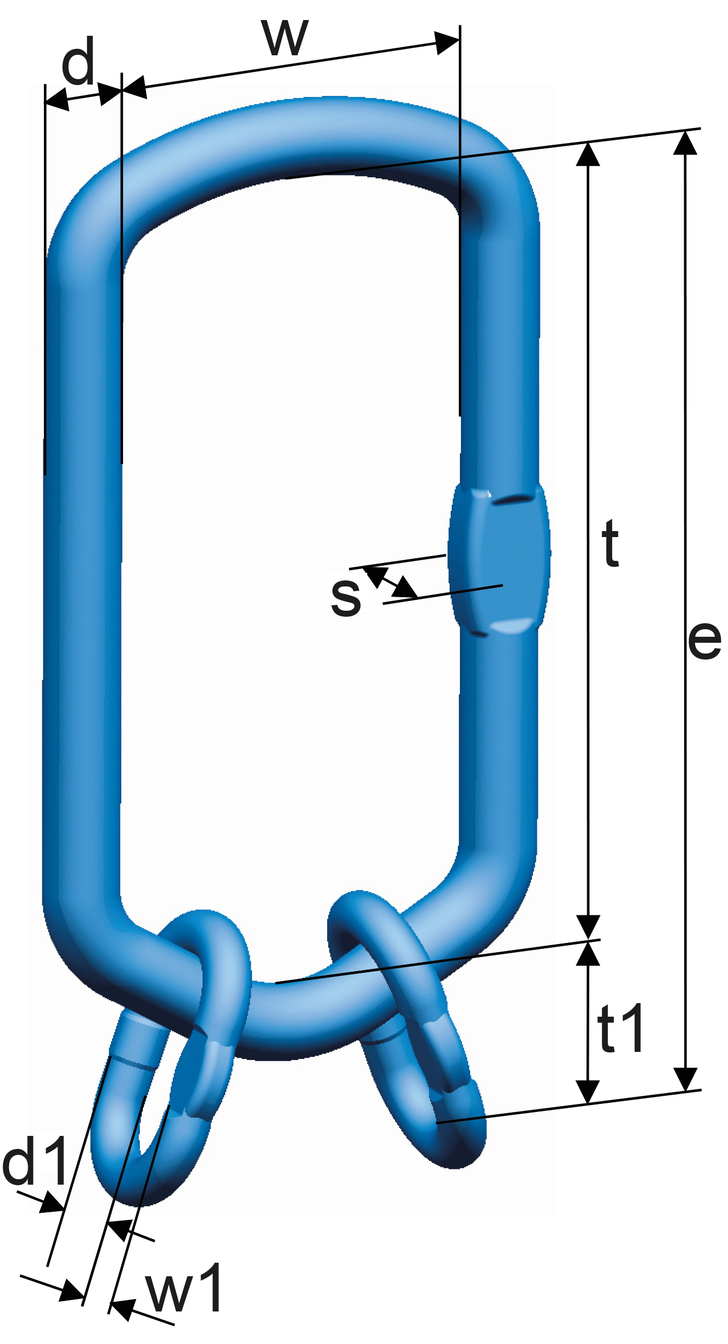

Art. Nr. Type WLL
Ton
W (mm) w1 (mm) t1 (mm) e (mm) D (mm) t (mm) D1 (mm) Vægt
kg
CAD
11.0324857 VLWP 2-7/8 4,25 155 25 54 394 23 340 13 3,6
11.0324853 VLWP 2-10/4-7/8 7,1 155 34 70 410 27 340 17 5,2
11.0355652 VLWP 2-13/4-10 11,2 155 40 85 425 33 340 20 8
11.0324862 VLWP 4-13 17 155 65 140 480 38 340 27 12,8
11.0324855 VLWP 2-16 17,5 155 - - 640 38 340 - 8,9
11.0324863 VLWP 4-16 26,5 155 70 150 490 40 340 33 16,3
