Samleled type CLW er designet til samling af pewag connex systemer.
Anvendes hvor bolten ikke må kunne demonteres.
Kun til lige træk.

  • Materiale: Højstyrkestål.
  • Mærkning: I henhold til standard, CE, Pewag eller PW, winner eller 10, H16, CE, batch kode og type.
  • Arbejdstemperatur: -40ºC op til +380°C.
  • Overflade: Orange pulverlakeret.
  • Standard: EN 1677-1
  • Sikkerhedsfaktor: 4:1
  • Klasse: 10
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

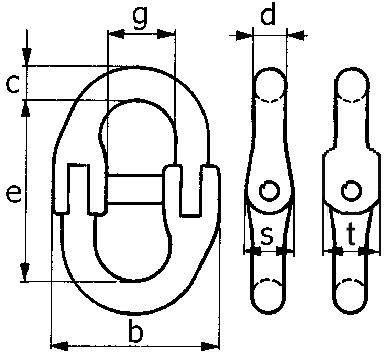

Art. nr. Type WLL
ton
b
mm
c
mm
d
mm
e
mm
g
mm
s
mm
t
mm
Vægt
kg
CAD
11.0657547 CLW 7 1,9 47 10 9 51 17 13 14 0,12
11.0693058 CLW 10 4 64 15 13 72 24 18 22 0,42
11.0640698 CLW 13 6,7 79 20 17 88 28 22 26 0,84
11.0674337 CLW 16 10 106 21 21 103 33 29 31 1,4
