Krog til applikationer, hvor kæbe størrelse "g" på HSW krogen er utilstrækkelig, hovedsagelig støberier.
Før krogen anvendes, skal det undersøges om det er lovligt at bruge krogen i den tænkte applikation.

  • Materiale: Højstyrkestål.
  • Mærkning: I henhold til standard, CE, Pewag eller PW, winner eller 10, H16, CE, batch kode og type.
  • Arbejdstemperatur: -40ºC op til +380°C.
  • Overflade: Orange pulverlakeret.
  • Standard: EN 1677-1
  • Bemærk: Kan ikke samles med Unilock U.
  • Sikkerhedsfaktor: 4:1
  • Klasse: 10
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

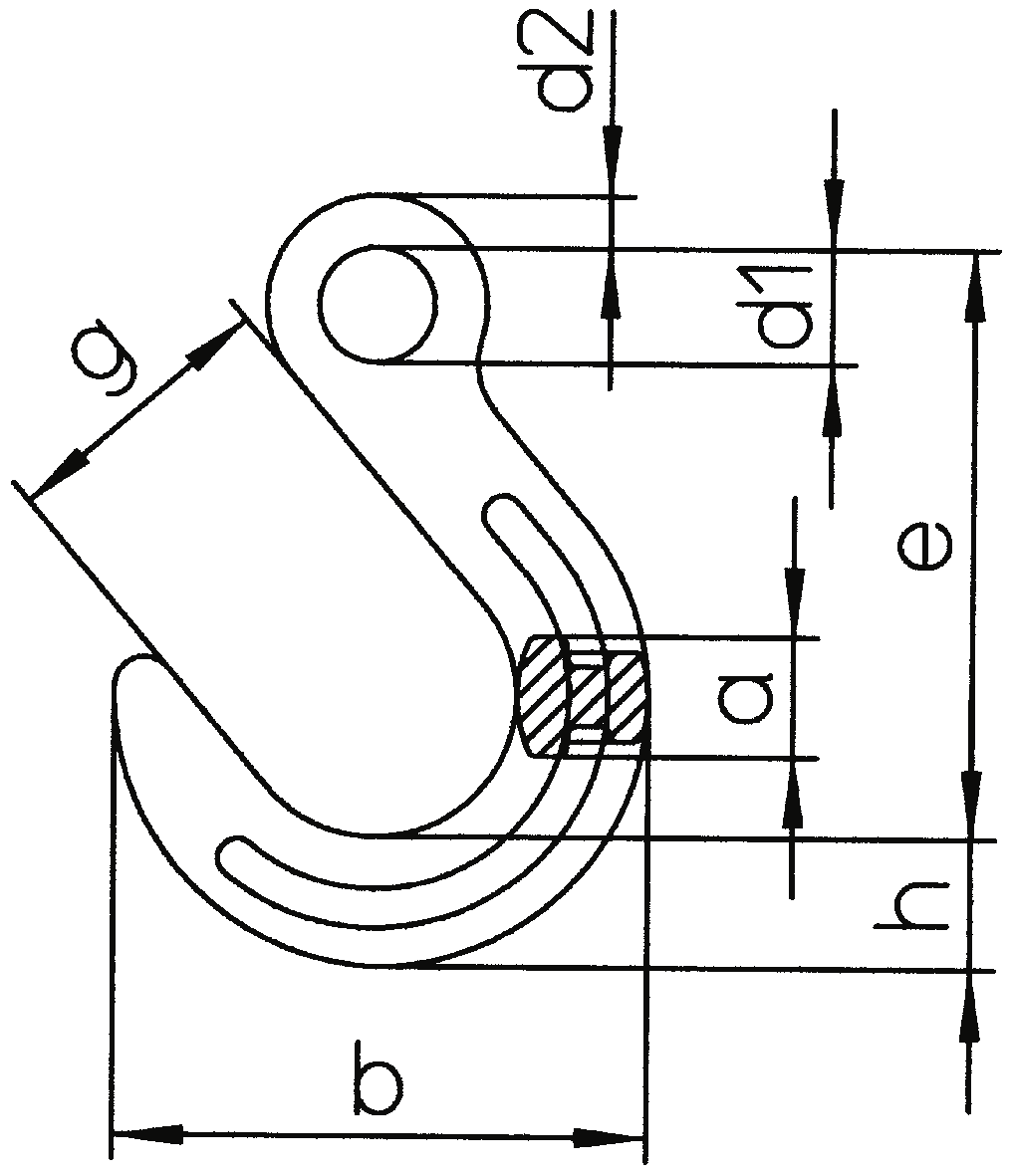

Art. nr. Type WLL
ton
a
mm
b
mm
d1
mm
d2
mm
e
mm
g h
mm
Vægt
kg
CAD
11.1454866 FW 7/8 2,5 25 118 24 11 131 64 29 0,94
11.1454867 FW 10 4 32 143 31 14 158 76 35 1,62
11.1454868 FW 13 6,7 40 170 39 17 190 89 42 3,24
11.1454869 FW 16 10 46 200 47 22 224 102 50 5,65
11.1454870 FW 19/20 16 54 231 56 28 260 114 61 9,5
11.1003410 FW 22 19 63 264 47 31 287 140 75 13,4
11.1003413 FW 26 26,5 73 312 82 38 358 152 84 21,4
11.1003415 FW 32 40 90 359 66 44 370 170 101 34
* Kan ikke monteres med Unilock U.
