pewag

LHW sikkerhedskroge er designet til montering af pewag connex-system.
Sikkerhedskrogen har et stort øje, som er velegnet til stålwire, båndstropper og rundsling.
Krogen lukker og låser automatisk under belastning, og lasten skal sættes ned før den igen kan lukkes op.
Kræver samling med chainlock.

Funktioner:

  • Selvlukkende og -låsende lastkrog
  • Større kæbeåbning end HSW
  • Låsesæt fås som reservedel
  • Materiale: Højstyrkestål klasse 10.
  • Mærkning: I henhold til standard, CE, Pewag eller PW, winner eller 10, H16, CE, batch kode og type.
  • Arbejdstemperatur: -40ºC op til +380°C.
  • Overflade: Orange pulverlakeret.
  • Standard: EN 1677-3
  • Bemærk: Ikke til svejset system!
  • Sikkerhedsfaktor: 4:1
  • Klasse: 10

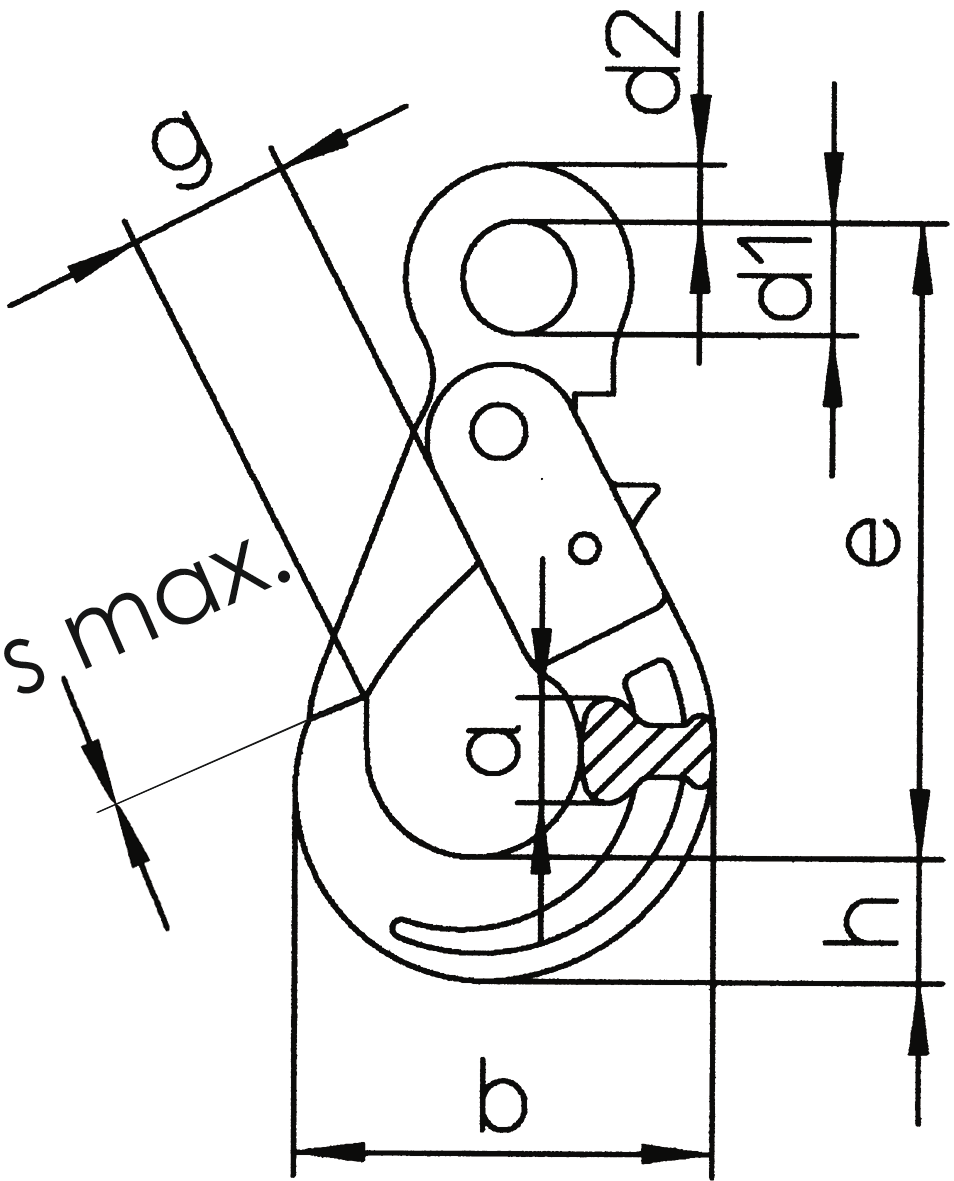

Art. nr. Type WLL
ton
a
mm
b
mm
d1
mm
d2
mm
e
mm
g
mm
h
mm
s max.
mm
Vægt
kg
CAD
11.1649496 LHW 5/6 1,4 17 71 21 11 110 28 20 1 0,53
11.1649497 LHW 7/8 2,5 20 88 25 12 136 34 26 1 0,92
11.1649498 LHW 10 4 29 107 35 15 169 45 30 1 1,57
11.1649499 LHW 13 6,7 41 138 40 20 205 52 40 1,5 3,19
11.1649500 LHW 16 10 50 168 50 27 251 60 50 2 6,24
11.1667163 LHW 19/20 16 52 194 60 30 290 70 62 2 9,75
11.1667165 LHW 22 19 61 211 70 32 322 81 65 2 12,45
11.1606300 LHW 26 26,5 61 253 82 42 383 100 79 2 20
