Terrier

En løfteklo for vertikal løft og transport af rustfri stålplader og konstruktioner bruges TSU-R løfteklo. Pivot og cam er fremstillet af rustfrit stål. Roset, kam og kambolt er fremstillet af rustfrit stål. Hus og sikkerhedslås er nikkel behandlet for at undgå korrosion.

Funktioner:

  • Pivot og kam er lavet af rustfrit stål
  • Krop og låsehåndtag er forniklet for at forhindre korrosion på grund af kulstof forurening
  • TSU-R/TSEU-R leveres med leddet løfteøje for universal løftefleksibilitet i forskellige vinkler
  • TS-R/TSE-R leveres med standard løfteøje
  • Løftekloen er udstyret med en sikkerhedsmekanisme som sikrer at den ikke slipper når den belastes, og når byrden sænkes
  • Kloen er låst i lukket såvel som åben position.
  • Letvægts design for let håndtering.
  • Robust svejst pladehus af hård kvalitet.
  • Vedligeholdelsesvenlig, let udskiftelige dele, der fås på forespørgsel
  • Mærkning: I henhold til standard, CE, WLL, klo kapacitet og CE-mærkning.
  • Overflade: Forniklet.
  • Standard: EN 13155
  • Bemærk: Min. belastning er 10% af WLL. Løftekloen er egnet til løft og transport af stålplader med en maksimal hårdhed på 37 HRC (345 HB 1166 N/mm2).
Terrier løfteklo TSU-R
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

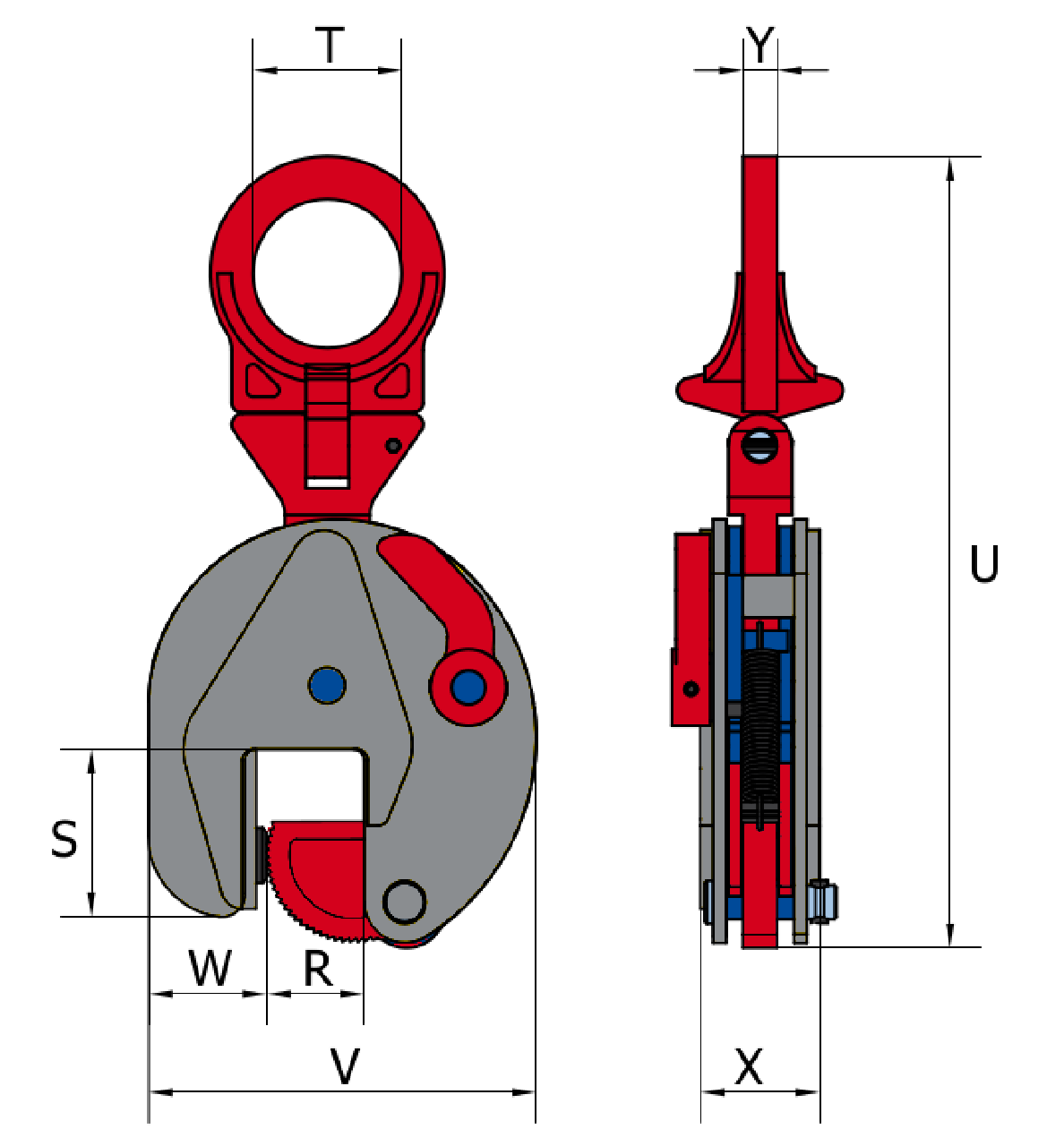

Art. nr. Type WLL
ton
Klo åbning (mm) S
mm
T
mm
U
mm
V
mm
W
mm
X
mm
Y
mm
Vægt
kg
CAD
16.01861075 0.75 TS-R 0,75 0-13 47 30 202 100 37 37 10 1,7
16.01862075 0.75 TSU-R 0,75 0-13 47 30 203 100 37 37 10 1,8
16.01861100 1 TSE-R 1 0-25 56 45 263 141 37 47 15 3,5
16.01862100 1 TSEU-R 1 0-25 56 50 292 141 37 47 15 3,8
16.01861200 2 TSE-R 2 0-35 78 64 336 183 56 56 16 7
16.01862201 2 TSEU-R 2 0-35 78 70 372 183 56 56 16 8
16.01861300 3 TSE-R 3 0-35 78 64 336 183 56 56 16 7
16.01862300 3 TSEU-R 3 0-35 78 70 372 183 56 56 16 8
16.01861450 4.5 TSE-R 4,5 0-45 85 70 425 228 60 78 20 16
16.01862450 4,5 TSEU-R 4,5 0-45 85 70 431 228 60 78 20 16,5
16.01861600 6 TSE-R 6 0-50 114 75 490 259 82 78 20 21
16.01862650 6 TSEU-R 6 0-50 114 78 527 259 82 78 32 24
16.01861750 7.5 TSE-R 7,5 0-55 111 75 522 267 70 86 20 26
16.01862750 7,5 TSEU-R 7,5 0-55 114 78 560 267 70 86 32 28
