Blue Wave

Øjenterminaler til presning eller sænksmedning til stålwire i rustfri udførelse.

  • Materiale: Rustfrit stål AISI 316.
  • Overflade: Højglanspoleret.
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

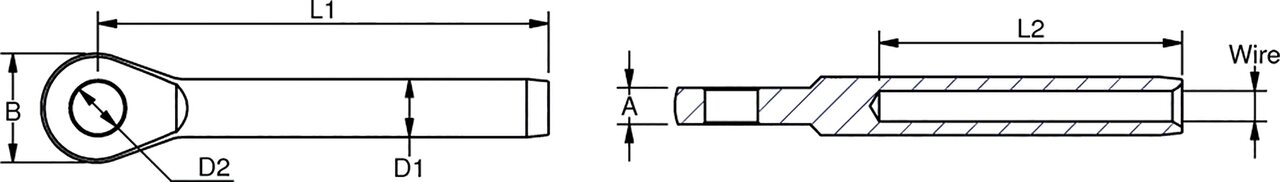

Art. nr. Brudstyrke Wire diameter inch. Wire Ø
mm
Pakning kvantitet A
mm
B
mm
D1
mm
D2
mm
L1
mm
L2
mm
Vægt
kg/100 stk.
CAD
10.07190025 1 3/32” 2,5 100 3 12 5,5 5,5 44 27 0,8
10.07190002 1,2 1/16” 2 100 3 12 5,5 5,5 41 24 0,9
10.07190003 1,3 1/8” 3 100 4 14 6,35 6,5 60 38 1,3
10.07190004 1,7 5/32” 4 100 5 17 7,5 8,5 67 45 2,3
10.07190005 2,4 3/16” 5 25 6 21 9,0 10,5 79 51 3,9
10.07190006 5,5 - 6 10 8 25 12,58 13,0 94 64 8,7
10.07190006X 5,5 - 6 10 10 28 12,58 13,2 105 64 11,2
10.07190007 6,8 9/32” 7 10 9 27 14,2 13,0 104 70 11,5
10.07190008D 4,6 5/16” 8 10 10 30 13,0 14,5 123,5 83 13,5
10.07190007X 6,8 9/32” 7 10 10 28 14,2 13,2 110 70 13,5
10.07190008 8 5/16” 8 10 10 30 16,0 14,5 124 83 17
10.07190008X 8,7 5/16” 8 10 12 36 16,0 16,5 141 83 23,5
10.07190010 9,7 - 10 10 11 35 17,8 16,3 137 89 25
10.07190010X 9,7 10 10 16 40 17,8 19,5 165 100 38
10.07190012X* 14,2 - 12 5 15 42 21,4 19,3 178 120 41
10.07190012 11,4 - 12 5 15 40 20,0 19,3 156 105 41,5
10.07190014 15,9 - 14 5 18 47 25,0 23,0 206 140 75,6
10.07190016 19 - 16 5 20 53 28,0 26 232 160 102
10.07190019 31 - 19 BULK 25 65 34,5 28,5 302 200 209
10.07190022 42 - 22 BULK 30 70 40,4 33,0 348 230 314
10.07190026 53 - 26 BULK 30 77 46,0 36,0 400 280 425
* Note: Terminal OD = 21,4
