Starcon

STARCON løfteøje er en speciel konstrueret komponent, der med en kugleformet klo griber fat under hovedet af STARCON kugleankeret. STARCON løfteøjet leveres trækprøvet til 2 gange den tilladte belastning, og alle testresultater bliver rapporteret. Hvert STARCON Løfteøje er påført artikelnr., identifikationsnr. og belastningsgruppe. Der udstedes certifikat på hver leverance.
Standard: CEN15728 / BV-BS 6205.

  • Materiale: Speciallegering.
  • Mærkning: Lastgruppe, STARCON, batch code, CE.
  • Arbejdstemperatur: 200°C.
  • Overflade: Electrogalvaniseret.
  • Sikkerhedsfaktor: 4:1
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

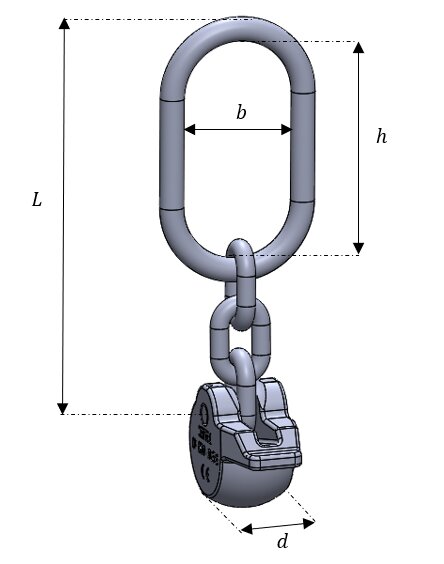

Art. nr. Last gruppe L
mm
A
mm
B
mm
C
mm
D
mm
H
mm
CAD
99.112010133 1-1.3 72 11 50 9,6 31 110
99.112030253 1.5-2.5 90 16 60 12,4 35 120
99.112050503 3-5.0 117 22 60 15,6 51,5 120
99.112101003 6-10.0 180 30 100 25,5 69 200
99.112202003 12-20.0 234 41 120 33 107 250
