Transportanker med lang bølget indstøbningsstang. Ankeret er fastgjort til en forstærket stang. På grund af den relativt lange ankerstangs længde er disse transportankre især gode til støbning af vægtypeelementer parallelt med væggens plan.

Dette produkt opfylder kravene i CEN/TR 15728 VDI/BV-BS-retningslinjer 6205 og det europæiske maskindirektiv 2006/42 / EF.

  • Materiale: Transportankrene er fremstillet af stålrør for præcisionanvendelse til DIN EN 10305 (kvalitet E 355 + N)
  • Mærkning: I henhold til standard, CE, CE og standard
  • Overflade: Galvaniseret
  • Standard: DIN-EN 10305
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

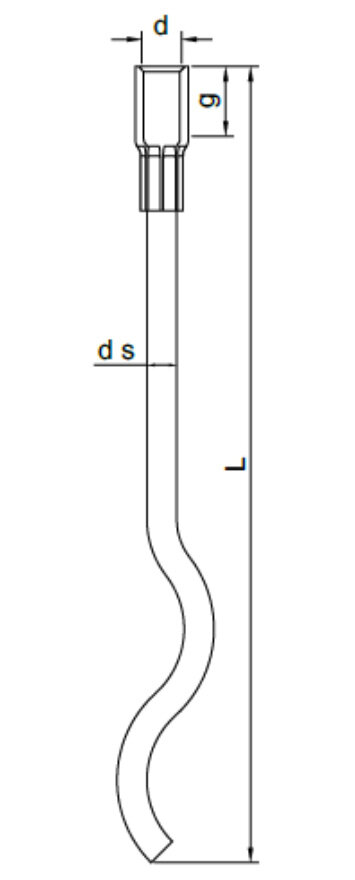

Art. nr. d s
mm
dxL
mm
g
mm
Vægt
kg/100 stk.
CAD
99.16K3112LM 8 M 12x300 25 14,6
99.16K3114LM 10 M 14x310 25 22,6
99.16K3116LM 12 M 16x320 27 34,8
99.16K3120LM 14 M 20x400 35 61,9
99.16K3124LM 16 M 24x450 43 90,4
99.16K3130LM 20 M 30x600 56 186,9
99.16K3136LM 25 M 36x750 69 347,1
99.16K3142LM 28 M 42x850 80 498,9
99.16K3152LM 32 M 52x900 100 756,1
