Hjem / Produkter / ANDRE PRODUKTER / Starcon / Schroeder-Neuenrade / Befæstigelses insert med tværhul og flad ende

Fastgørelses insert bruges som permanent fastgørelse og opfylder kravene i byggevareforordningen (CE-mærkning, erklæring om overensstemmelse med DIN EN 1090).
Størrelser markeret med * er fremstillet af rør i tykkere materiale og har en højere bæreevne.

Mærkning: I henhold til standard, CE
Overflade: Galvaniseret
Standard: EN 1090

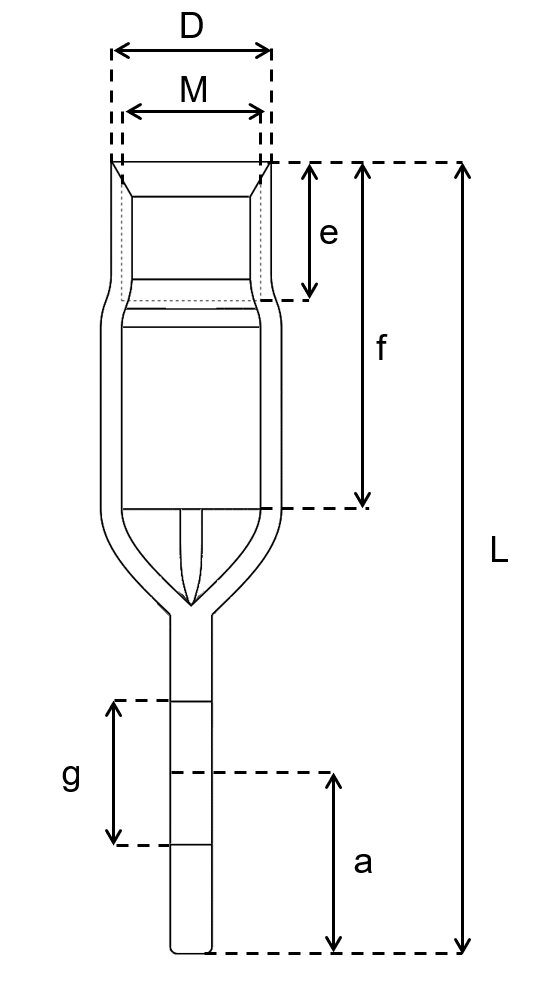

Insert med tværhul og flad ende

Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

Art. nr.	dxLxh mm	e mm	g mm	s mm	Vægt kg
99.16K2109ZN	M 6x35	6,3	6	15	0,8
99.16K2115ZN	M 8x40	8,3	8	15	1,1
99.16K2117ZN	M 8x53	8,3	8	28	1,4
99.16K2124ZN	M 10x45	10,3	10	15	1,5
99.16K2127ZN	M 10x57	10,3	10	25	2
99.16K2139ZN	M 12x55	12,3	12	20	2,6
99.16K2135ZN	M 10x57*	10,3	10	24	3
99.16K2141ZN	M 12x78	12,3	12	43	4
99.16K2149ZN	M 12x62*	12,3	12	25	4
99.16K2161ZN	M 16x80	12,3	15	30	9,8
99.16K2162ZN	M 16x100	12,3	15	50	11,5
99.16K2171ZN	M 20x95	14,3	18	35	16,5
99.16K2172ZN	M 20x115	14,3	18	55	20
99.16K2181ZN	M 24x120	14,3	21	40	28,6

ZN = Elgalvaniseret

Download CAD

Beskrivelse

Skab CAD

Download

Varenummer	Axial træk NRd	Vinkeltræk SRd vinkel ≤ 30°	Vinkeltræk SRd vinkel ≤ 45°	90° træk VRd
	kN	kN	kN	kN
99.16K2109ZN	2,4	1,9	1,4	0,8
99.16K2115ZN	3,8	3,2	2,4	1,6
99.16K2117ZN	3,8	3,2	2,4	1,6
99.16K2124ZN	4,6	4,6	2,7	1,6
99.16K2127ZN	4,6	4,6	2,7	1,6
99.16K2135ZN	7,2	6,4	4,8	4,0
99.16K2139ZN	7,0	5,9	4,0	2,4
99.16K2141ZN	9,6	8,0	6,4	5,6
99.16K2149ZN	12,5	10,4	8,3	7,3
99.16K2161ZN	20,8	17,6	14,4	12,8
99.16K2162ZN	20,8	17,6	14,4	12,8
99.16K2171ZN	27,2	24,0	20,8	14,4
99.16K2172ZN	27,2	24,0	20,8	14,4
99.16K2181ZN	32,0	27,2	24,0	16,0

Belastninger er angivet som tilladte trækbelastninger * De her opgivne belastninger kan kun opnås, når du bruger U-bjælkeforankringer i armeringsstål klasse B500B med følgende dimensioner mm:

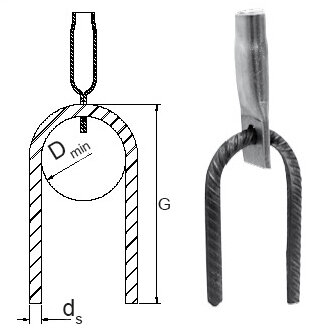

U-bjælke forankring B500B
d
M 10
M 12
M 16
M 20
M 24
M 27
M 30
