Schroeder armeringskoblinger kan bruges til at overføre styrker sikkert imellem tilstødende betonelementer.

Schroeder armeringskobling består af 2 elementer. Gevind inserts (hun del) er en sammensætning af gevind insert klemt på armeringsstål (betegnelse for M16, for eksempel: Ø12 – M16). Udvendig gevindtap er rotationssvejst på armeringsstålet.

For at garantere en pålidelig kraftoverførsel, skal gevindtappen strammes med en momentnøgle til drejningsmomentet (M). Hvis armeringsstangen skal bøjes, skal bøjningsradier specificeret i den respektive nationale standard for armeret beton altid overholdes.
Momentnøgler fås på forespørgsel.

  • Materiale: Armeringsstål: FeB 500 HWL / B500B. Gevindstik: E 355 - DIN EN 10305. Gevindspids: Klasse 5.6
  • Mærkning: I henhold til standard, CE
  • Overflade: Galvaniseret
  • Standard: DIN-EN 10305
  • Sikkerhedsfaktor: 3:1
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

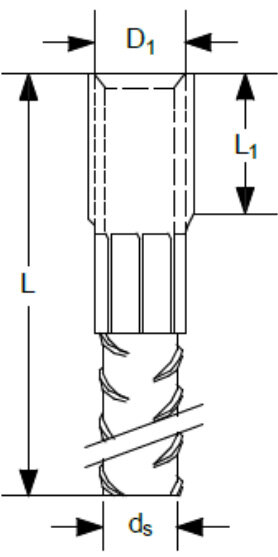

Art. nr. D1 x L
mm
Lb min/Lbx
mm
L1
mm
Ø ds
mm
Vægt
kg/100 stk.
CAD
99.16K37160450FBK M 16x450 100/140 27 10 48
99.16K37160600FBK M 16x600 100/140 27 12 60
99.16K37200550FBK M 20x550 125/180 33 16 98
99.16K37200700FBK M 20x700 125/180 33 16 122
99.16K37200850FBK M 20x850 125/180 33 16 144
99.16K37240700FBK M 24x700 140/210 38,5 20 198
99.16K37301060FBK M 30x1060 190/275 43 25 430
99.16K37421400FBK M 42x1400 210/325 65 30 985
