Data: Increase in carrying capacity of G6 plus by approx. 25% with the same nominal diameter as the G5; therefore more lifting capacity with similar weight.
Stress at working load limit: 160 N/mm2.
Breaking stress: 630 N/mm2.
Breaking elongation: min. 20%.
Material: 1.4571 (AISI 316 Ti), 1.4404 (AISI 316L) and 1.4462 (AISI 318 LN).
Finish: Chain: Bright polished. Components: Pickled and blasted.
Grade: 6
|
Safety factor |

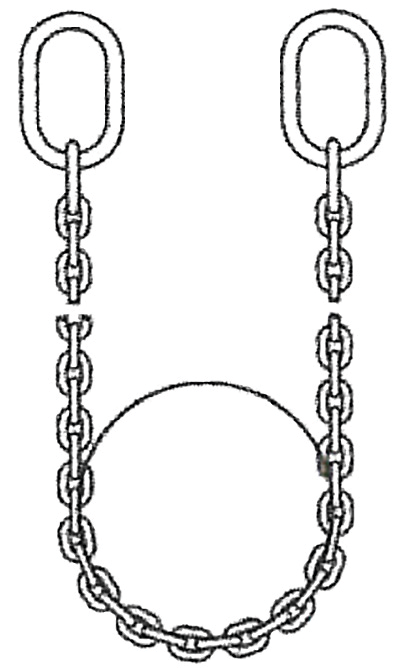

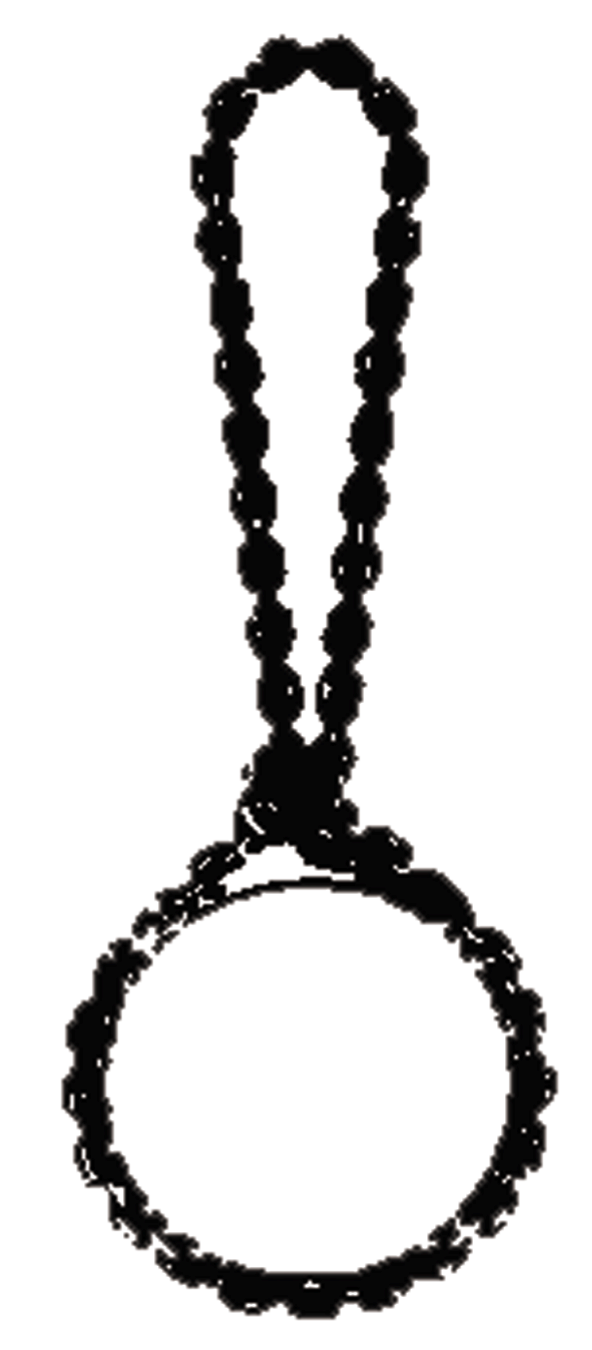

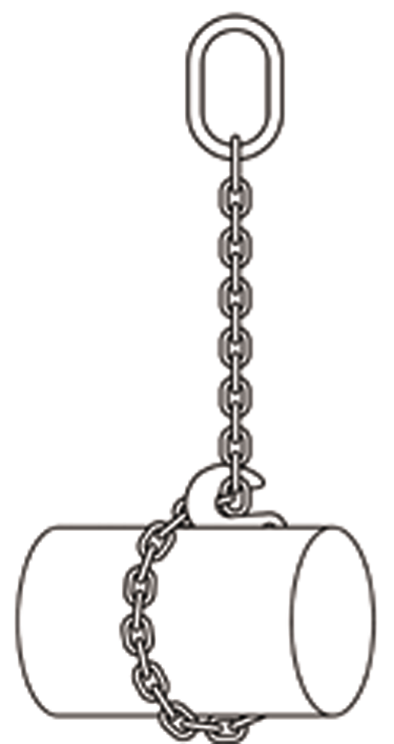

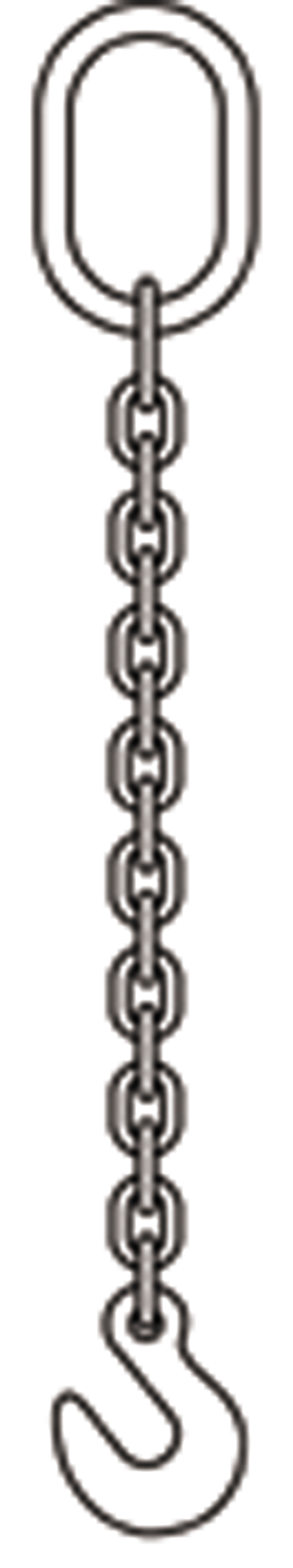

1-leg chain | 2-leg chain | 3- and 4-leg chain | Endless chain sling | Single lifting sling | Double lifting sling | U-shape | ||||||||
| 4 |  |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|||||
| Angle of inclination | - | - | 0°- 45° | 45°-60° | 0°- 45° | 45°-60° | 0°-45° | 45°-60° | - | 0°- 45° | 45°-60° | 0°-45° | 45°-60° | - | |
| Loadfactor | 1 | 0,8 | 1,4 | 1 | 1,12 | 0,8 | 2,1 | 1,5 | 1,6 | 1,4 | 1 | 2,1 | 1,5 | 2 | |
| Type | d (mm) | WLL ton | |||||||||||||
| WOX 4-6 | 4 | 0,4 | 0,32 | 0,56 | 0,4 | 0,45 | 0,32 | 0,84 | 0,6 | 0,64 | 0,56 | 0,4 | 0,84 | 0,6 | 0,8 |
| WOX 4 | 4 | 0,32 | 0,26 | 0,45 | 0,32 | 0,36 | 0,26 | 0,67 | 0,48 | 0,51 | 0,45 | 0,32 | 0,67 | 0,48 | 0,64 |
| WOX 5-6 | 5 | 0,63 | 0,5 | 0,85 | 0,63 | 0,7 | 0,5 | 1,3 | 0,94 | 1 | 0,85 | 0,63 | 1,3 | 0,94 | 1,26 |
| WOX 5 | 5 | 0,5 | 0,4 | 0,7 | 0,5 | 0,56 | 0,4 | 1,05 | 0,75 | 0,8 | 0,7 | 0,5 | 1,05 | 0,75 | 1 |
| WOX 6-6 | 6 | 0,9 | 0,72 | 1,25 | 0,9 | 1 | 0,72 | 1,85 | 1,35 | 1,4 | 1,25 | 0,9 | 1,85 | 1,35 | 1,8 |
| WOX 6 | 6 | 0,75 | 0,6 | 1 | 0,75 | 0,8 | 0,6 | 1,6 | 1,12 | 1,2 | 1 | 0,75 | 1,6 | 1,12 | 1,5 |
| WOX 7-6 | 7 | 1,25 | 1 | 1,75 | 1,25 | 1,4 | 1 | 2,6 | 1,85 | 2 | 1,75 | 1,25 | 2,6 | 1,85 | 2,5 |
| WOX 7 | 7 | 1 | 0,8 | 1,4 | 1 | 1,12 | 0,8 | 2,1 | 1,5 | 1,6 | 1,4 | 1 | 2,1 | 1,5 | 2,5 |
| WOX 8-6 | 8 | 1,6 | 1,28 | 2,2 | 1,6 | 1,8 | 1,28 | 3,35 | 2,4 | 2,5 | 2,22 | 1,6 | 3,35 | 2,4 | 3,2 |
| WOX 8 | 8 | 1,25 | 1 | 1,7 | 1,25 | 1,4 | 1 | 2,65 | 1,8 | 2 | 1,7 | 1,25 | 2,65 | 1,8 | 2,5 |
| WOX 10-6 | 10 | 2,5 | 2 | 3,5 | 2,5 | 2,8 | 2 | 5,25 | 3,75 | 4 | 3,5 | 2,5 | 5,25 | 3,75 | 5 |
| WOX 10 | 10 | 2 | 1,6 | 2,8 | 2 | 2,24 | 1,6 | 4,25 | 3 | 3,2 | 2,8 | 2 | 4,25 | 3 | 4 |
| WOX 13-6 | 13 | 4,25 | 3,4 | 5,95 | 4,25 | 4,75 | 3,4 | 8,9 | 6,35 | 6,8 | 5,95 | 4,25 | 8,9 | 6,35 | 8,5 |
| WOX 13 | 13 | 3,2 | 2,56 | 4,5 | 3,2 | 3,55 | 2,56 | 6.700 | 4,75 | 5,12 | 4,5 | 3,2 | 6,7 | 4,75 | 6,4 |
| WOX 16-6 | 16 | 6,3 | 5,04 | 8,8 | 6,3 | 7,05 | 5,04 | 13,2 | 9,4 | 10 | 8,8 | 6,3 | 13,2 | 9,4 | 12,6 |
| WOX 16 | 16 | 5 | 4 | 7,1 | 5 | 5,6 | 4 | 10 | 7,5 | 8 | 7,1 | 5 | 10 | 7,5 | 10 |
| WOX 20-5 | 20 | 8 | 6,4 | 11,2 | 8 | - | - | - | - | 12,8 | 11,2 | 8 | - | - | 16 |
| WOX 26-4+ | 26 | 12 | 9,6 | - | - | - | - | - | - | 19,2 | - | - | - | - | 24 |
