Generelt: Super 100-serien er til tunge opgaver og er verdens mest avancerede manuelle kædetalje.
Meget let og kompakt 11,4 kg (1 ton) - Kvalitetsprodukt med CE-og GS-godkendelser.
Dobbelt pal understøttende fejlsikker bremsemekanisme. Palerne har også dobbelte fjedre.
Bundkrog med kugleleje. Kuglelejerne tillader, at den løftede byrde bliver flyttet i enhver retning, uden spænding.
Åbningen på ​​krogene er blevet gjort bredere for lettere håndtering og anhugning. Selvom krogen ved et uheld skulle blive overbelastet, er der ingen fare for brug, den vil simpelthen gradvis bøje sig ud, hvilket forhindrer tab af byrde og personskade.
Kraftigt hus. Det kraftige gearhus, forstærket med fire ribber og fire slagstifter, giver nøjagtig centrering af gear og høj mekanisk effektivitet.
Valsede hjørner på håndhjulsdækslet. Dette giver smidig håndtering af håndkæden, når den trækkes sidelæns.
Stærk og korrosionsbestandig elektrostatisk pulverlakering.
Vådfriktions bremseskiver med længere levetid.
Unik kædestyring
Lasthjul med kuglelejer
Ankerplade forhindrer over-løft/sænkning.

  • Materiale: Kæde og krog, legeret stål 10.
  • Mærkning: WLL, kode og CE-mærkning.
  • Overflade: Malet.
  • Standard: EN 13157
  • Sikkerhedsfaktor: 5:1
Art. Nr. Type WLL
Ton

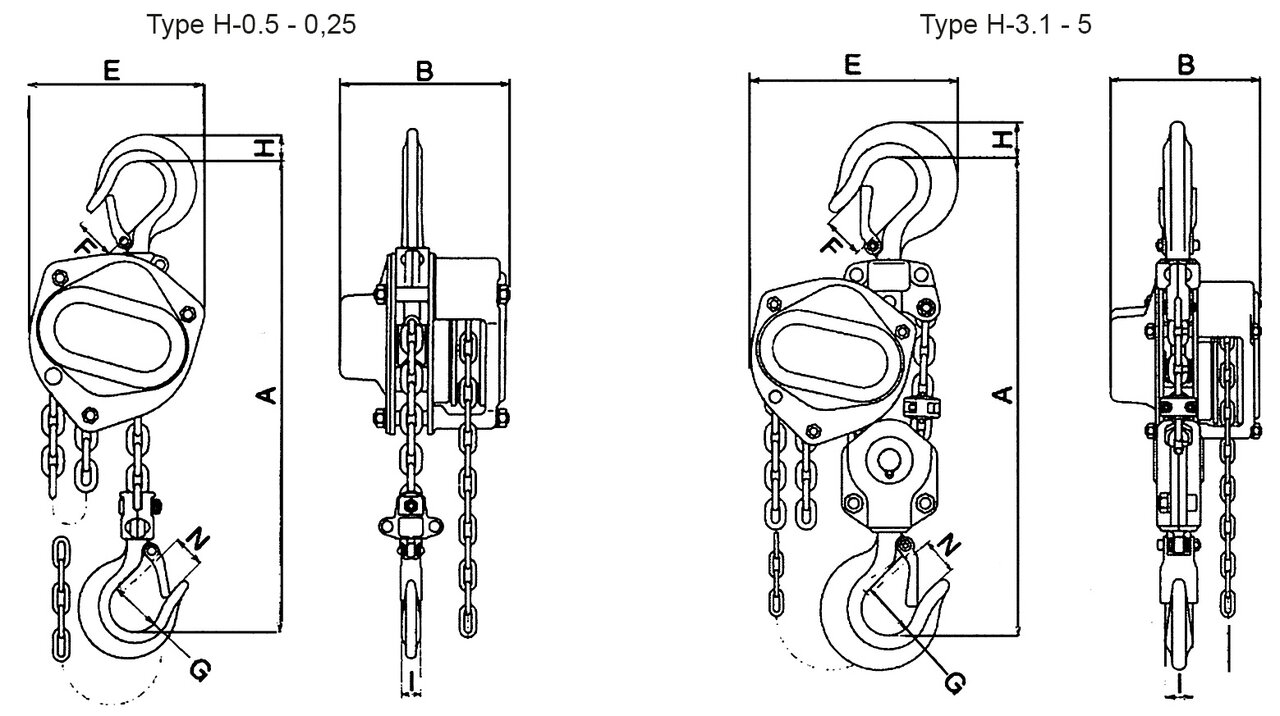

Afstand melle kroge min. (mm) Prøvelast (tons) Standard løft m Håndkraft til løft af fuld last kg Lastkæde diameter x pitch (mm) Lastkæde antal fald Håndkæde diameter x pitch (mm) Håndkæde standard løft m B (mm) E* (mm) G (mm) H (mm) I (mm) N (mm) Vægt
kg
CAD
16.10S1000050030 H-0.5 0,5 277 0,625 3 22 5x15 1 5x23.6 2,5 155 140 36 17 13 26 9
16.10S1000100030 H-1 1 303 1,25 3 25,5 6.3x19 1 5x23.6 2,5 160 160 43 22 16 30 11,4
16.10S1000160030 H-1.6 1,6 338 2 3 34 7.2x21 1 5x23.6 2,5 167,5 183 48 27 20 35 14,7
16.10S1000200030 H-2 2 379 2,5 3 34 8x24 1 5x23.6 3 183 215 53 29 22 38 21
16.10S1000250030 H-2.5 2,5 416 3,15 3 35 9x27 1 5x23.6 3 190 233 55 34,5 24 40 25,4
16.10S1000310030 H-3.1 3,15 516 4 3 36 7.2x21 2 5x23.6 3 167,5 230 60 37 27 44 24
16.10S1000500030 H-5 5 613 6,3 3 36 9x27 2 5x23.6 3,4 190 282 70 46 34 53 39,5
16.10S1007500030 H-7.5 7,5 716 9,5 3 37,5 9x27 3 5x23.6 3,9 190 370 85 74 50 70 70
16.10S1001000030 H-10 10 789 12,5 3 40,5 9x27 4 5x23.6 3,9 190 385 85 74 50 70 82
16.10S1001600030 H-16 15 1.300 19 3 50 11.1x33.3 5 6x26.6 4,2 241 550 105 90,5 70 74 198
16.10S1002000030 H-20 20 1.350 25 3 48x2 11.1x33.3 6 6x26.6 4.6x2 372 740 110 100 73 70 215
16.10S1003100030 H-31 30 1.720 37,5 3 50x2 11.1x33.3 10 6x26.6 4.6x2 448 820 140 135 110 110 545
16.10S1005000030 H-50 50 2.300 63 3 53x2 11.1x33.3 18 6x26.6 4.6x2 691 900 160 135 140 120 1.228
16.10S1006000030 H-60 60 2.400 75 3 55x2 11.1x33.3 20 6x26.6 4.6x2 708 1.150 180 70 160 130 1.400
Vægt og dimension N varierer i nogen grad som følge af støbningen. Dimension E varierer i nogen grad afhængig af lasten. GS form nummer for alle ovenstående modeller er H.
