Liftket

Høj ydelsesevne.
Patenteret sikkerhedsbremse koblingssystem.
Modultalje design.
Enkelt og omkostningseffektiv vedligeholdelse og reparation.
Forskellige kæde kvaliteter til rådighed.
Hurtig og sikker skift mellem enkelt og dobbelt kædefald.
Lav spændingskontrol med udskiftelige komponenter - ingen printkort.

Tekniske data:

  • Strømforsyning 400 V, 3 ph, 50 Hz.
  • Forskellig spænding og frekvens muligheder til rådighed på forespørgsel.
  • Beskyttelse IP55.
  • Isolationsklasse F.
  • 1,5 m standard styrekabel.
  • 3 m løftehøjde.
  • Forskellig løftehøjde og kontrol kabellængde til rådighed på forespørgsel.
  • Til løftehøjder på mere end 20 m vil sikker arbejdsbelastning vil blive reduceret med kædens vægt.
  • STAR-modeller 090 / ..., 091 / ..., 110 / ...

Se mere om Liftket elektriske kædetaljer

Liftket elektrisk kædetalje Liftket elektrisk kædetalje

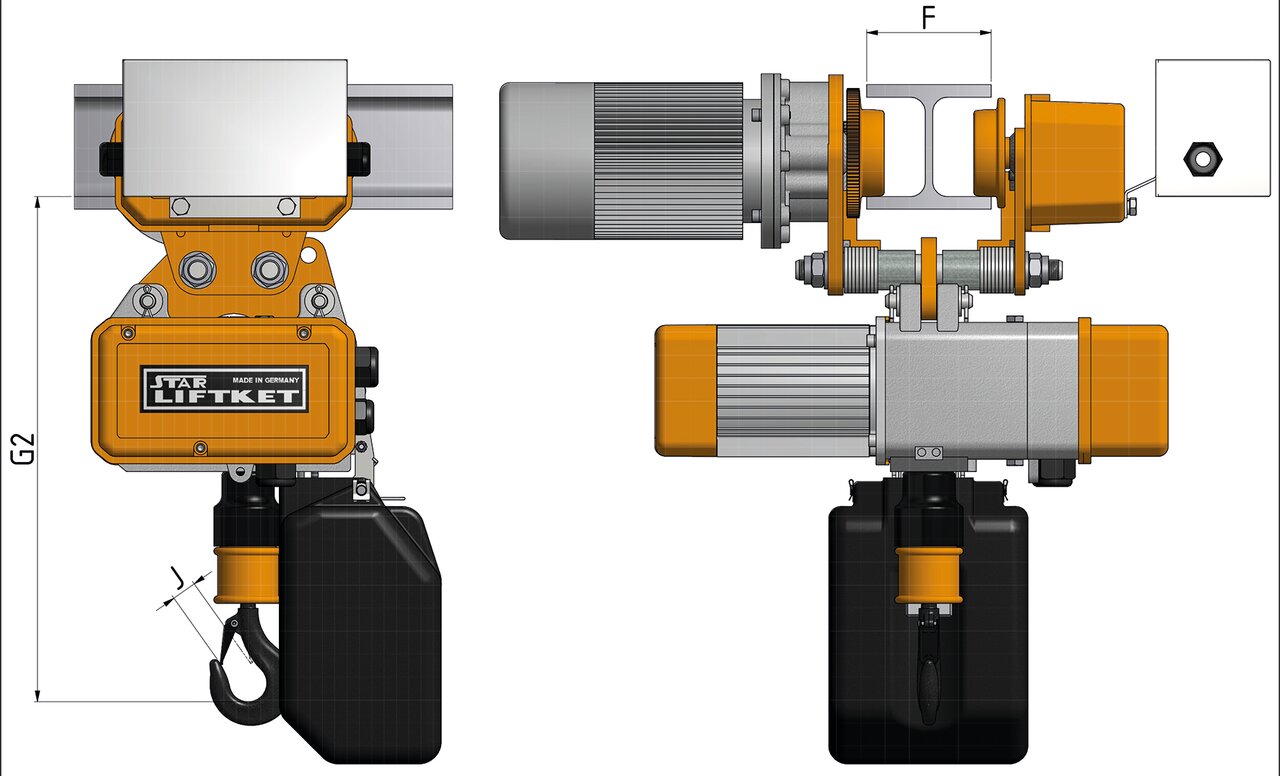

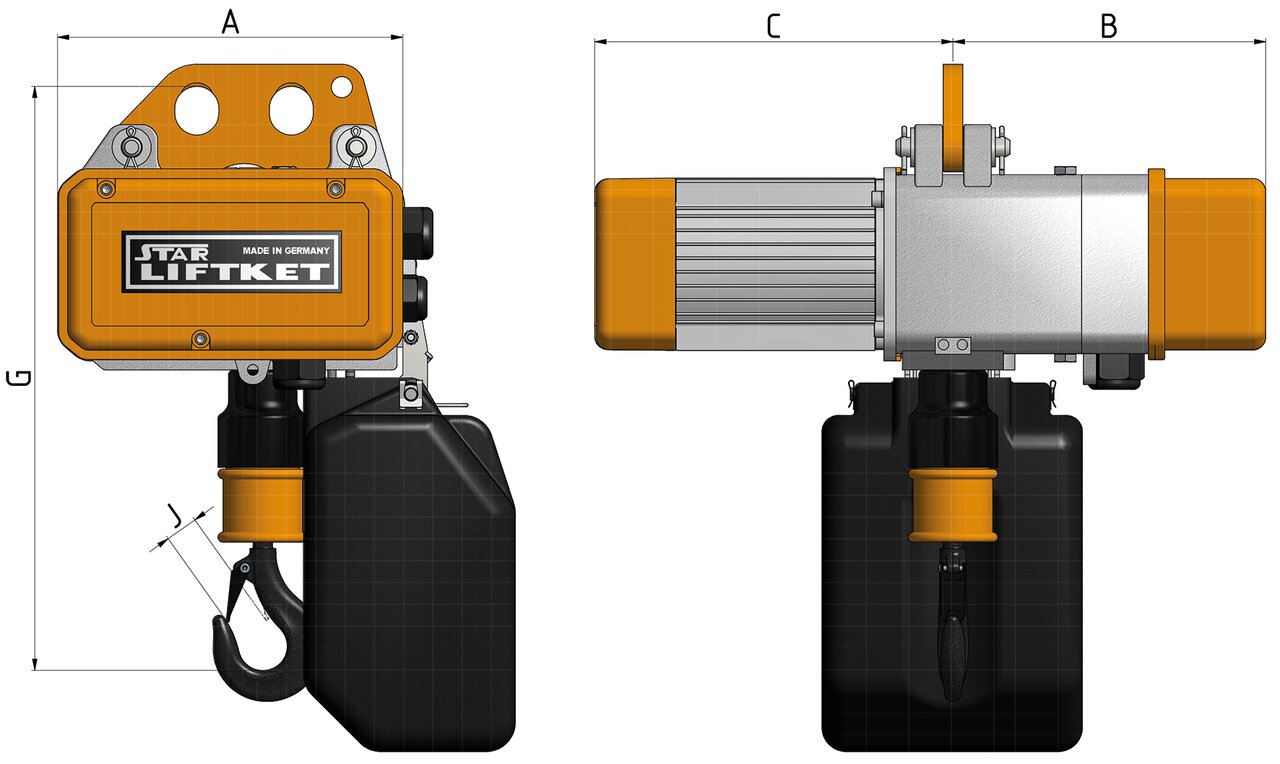

Lastkæde EN 818-7 (mm) Løftehastighed ved 50 Hz m/min. Kapacitet dobbelt kædefald kg STAR Model Anvendelsesgruppe af taljer FEM 9.511 Anvendelsesgruppe af lastkæde EN 818-7 Anvendelsesrate [%] / Starter pr. time Løftemotor styrke ved 50 Hz kW Vægt af basisversion enkelt fald kg Løbekat type kg A (mm) B (mm) C (mm) G single fall G double fall G2 single fall G2 double fall J single fall J double fall Vægt
kg
CAD
4x12 12 250 020/50 3m 1Bm 60/240 0,25 17 500 212 192 220 359 407 406 454 20 22 125
5.2x15 12/3 250 051/50 3m 2m 60/25/240 0.55/0.12 33 500 266 232 274 394 442 436 489 20 22 125
4x12 2/0.5 250 021/57 3m 2m 60/40/240 0.32/0.08 17 500 212 192 220 359 407 406 454 20 22 125
4x12 4/1 250 021/53 3m 3m 60/40/240 0.32/0.08 17 500 212 192 220 359 407 406 454 20 22 125
4x12 4 250 020/52 3m 2m 60/360 0,25 17 500 212 192 220 359 407 406 454 20 22 125
5.2x15 9/2.25 500 051/55 3m 2m 60/25/240 0.9/0.2 33 500 266 232 274 394 442 436 489 20 22 250
5.2x15 12 500 050/52 3m 1Bm 60/240 1,1 33 500 266 232 274 394 442 436 489 20 22 250
5.2x15 6/1.5 500 051/52 3m 2m 40/25/240 0.55/0.12 33 500 266 232 274 394 442 436 489 20 22 250
5.2x15 6 500 030/50 2m 2m 60/240 0,55 18 500 212 192 220 359 407 406 454 20 22 250
4x12 4/1 500 021/51 2m 2m 40/25/240 0.32/0.08 17 500 212 192 220 359 407 406 454 20 22 250
4x12 4 500 020/54 2m 1Bm 60/240 0,55 17 500 212 192 220 359 407 406 454 20 22 250
4x12 3 500 020/53 3m 2m 60/240 0,55 17 500 212 192 220 359 407 406 454 20 22 250
5.2x15 4 1 030/52 1Bm 1Bm 40/240 0,7 18 1 212 192 220 359 407 415 463 20 22 500
7.2x21 5 1 070/51 2m 2m 60/240 1,1 36 1 266 232 274 404 505 460 561 22 28 500
7.2x21 4/1 1 071/54 2m 2m 60/25/240 0.9/0.2 42 1 266 232 274 404 505 460 561 22 28 500
7.2x21 5/1.25 1 071/53 2m 2m 60/25/240 0.9/0.2 42 1 266 232 274 404 505 460 561 22 28 500
7.2x21 4 1,6 070/54 2m 2m 60/240 1,1 36 2 266 232 274 404 505 460 561 22 28 800
9x27 4 2 090/54 3m 3m 60/240 2,2 69 2 359 338 406 488 596 548 655 28 30 1.000
9x27 5/1.25 2 091/52 3m 3m 60/25/240 1.8/0.45 67 2 359 338 406 488 596 548 655 28 30 1.000
9x27 4/1 2 091/51 3m 3m 60/25/240 1.8/0.45 67 2 359 338 406 488 596 548 655 28 30 1.000
9x27 5 2 090/52 3m 3m 60/240 3 69 2 359 338 406 488 596 548 655 28 30 1.000
7.2x21 3 2 070/55 2m 2m 40/240 1,1 36 2 266 232 274 404 505 460 561 22 28 1.000
7.2x21 3/0.75 2 071/55 2m 2m 60/25/240 1.1/0.2 42 2 266 232 274 404 505 460 561 22 28 1.000
7.2x21 5 2 070/53 1Am 1Bm 60/240 1,7 42 2 266 232 274 404 505 460 561 22 28 1.000
7.2x21 4/1 2,5 071/56 1Bm 1Bm 40/25/150 2.1/0.5 48 3,2 266 232 354 420 521 478 579 22 28 1.250
7.2x21 4 2,5 070/56 1Bm 1Bm 60/240 1,7 42 3,2 266 232 274 420 521 478 279 22 28 1.250
9x27 4 3,2 090/55 2m 2m 60/240 2,2 69 3,2 359 338 406 488 596 548 655 28 30 1.600
9x27 4/1 3,2 091/55 2m 2m 60/25/240 3.0/0.75 88 3,2 359 338 406 488 596 548 655 28 30 1.600
9x27 5/1.25 3,2 091/56 2m 2m 60/25/240 3.0/0.75 88 3,2 359 338 406 488 596 548 655 28 30 1.600
9x27 6/1.5 3,2 091/58 2m 1Bm 40/25/240 4.4/1.1 103 3,2 359 338 406 488 596 548 655 28 30 1.600
9x27 8/2 3,2 091/57 1Am 1Bm 40/25/240 4.4/1.1 103 3,2 359 338 406 488 596 548 655 28 30 1.600
11.3x31 5 5 110/52 2m 2m 60/240 4 90 5 359 291 367 611 740 678 807 30 42 2.500
11.3x31 5/1.25 5 111/52 2m 2m 40/25/150 4,4/1.1 118 5 359 291 410 611 740 678 807 30 42 2.500
11.3x31 4 6,3 110/54 1Bm 1Bm 60/240 4 90 6,3 359 291 367 611 740 678 807 30 42 3.200
11.3x31 4/1 6,3 111/54 1Bm 1Bm 25/25/150 4,4/1.1 118 6,3 359 291 410 611 740 678 807 30 42 3.200
