Generelt: RVL wireboks består af en højstyrke stålwire og en stålkasse. RVL wireboks installeres i betonelementer før støbning. Når samlingen mellem betonelementerne er etableret, bliver de langsgående forskydningskræfter i samlingen opdelt i en vinklet kompressionsfunktion og en vandret trækfunktion. RVL wireboksen overfører forskydningskræfterne i samlingen mellem betonelementerne ved en trækfunktion af wiren og kompressionsfunktion dannet af stålkassen og samlingen.
Standard: EN 12385 / EN 10130.

  • Materiale: St 12/1.030.
  • Mærkning: Produkttype, produktnavn.
  • Arbejdstemperatur: 100°C.
  • Overflade: Varmgalvaniseret.

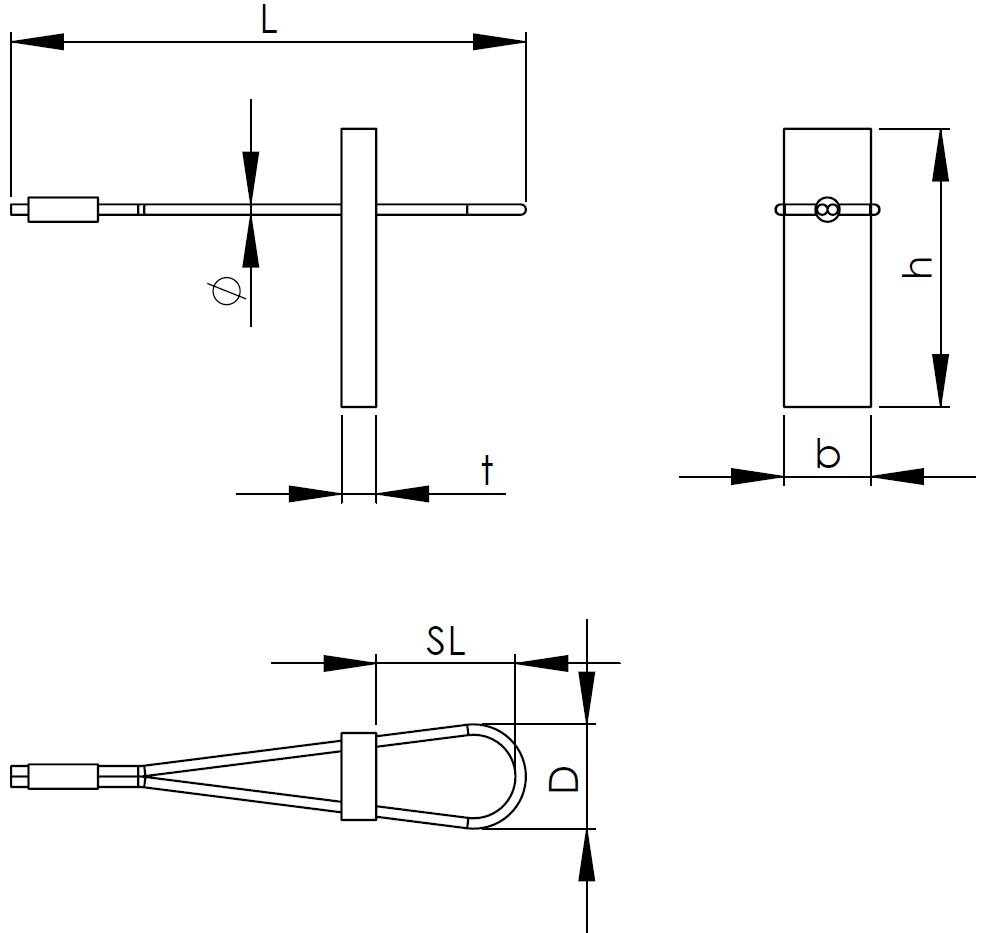

Art. Nr. Model SL (mm) ±10 T (mm) ±2 Ø (mm) 1) L ±10 (mm) h ±2 (mm) b ±2 (mm) D (mm) CAD
99.1454VS060 RVL-60 60 20 6 250 160 50 60
99.1454VS080 RVL-80 80 20 6 250 160 50 60
99.1454VS100 RVL-100 100 20 6 230 160 50 65
99.1454VS120 RVL-120 120 20 6 210 160 50 70
99.1454VS140 RVL-140 140 20 8 190 200 50 100
