Starcon

Generelt: STARCON stavanker bruges i meget tynde vægge og i baner af præfabrikerede bjælker. Præfabrikerede sandwichelementer kan også løftes ved hjælp af denne ankertype. Stavankeret består af armeringsstål med et smedet hoved.
Standard: CEN15728 / BV-BS 6205.

  • Materiale: Armeringsstål BST 500 S.
  • Mærkning: Lastgruppe+S, batch code, CE.
  • Arbejdstemperatur: 200°C.
  • Overflade: Sort.

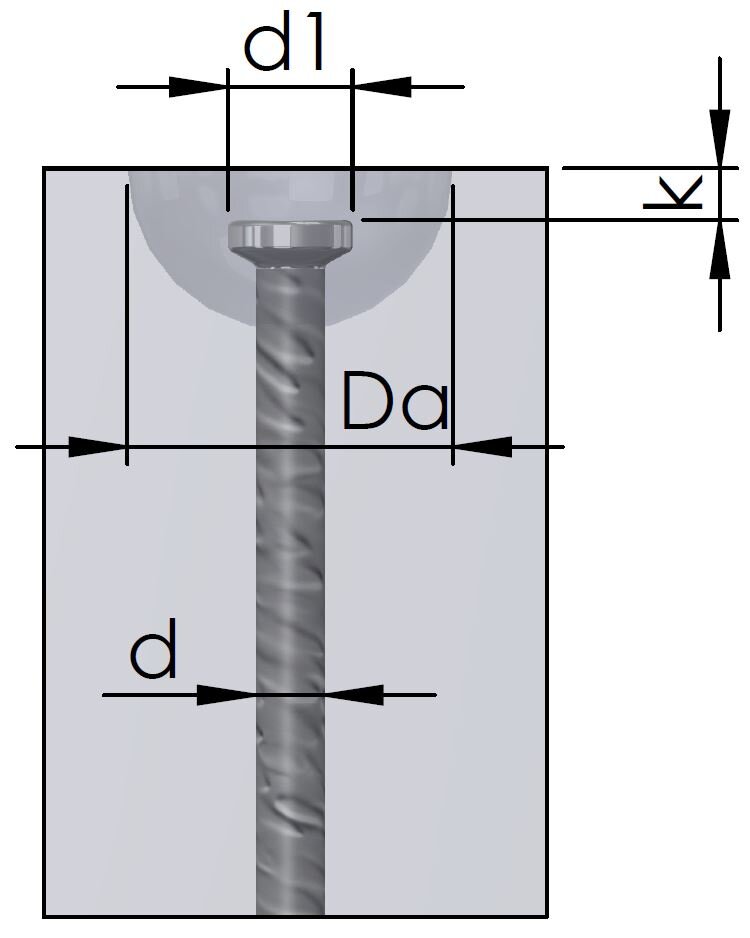

Art. Nr. Last gruppe l (mm) D (mm) D1 (mm) k (mm) Da Vægt
kg
CAD
99.101014000E 2,5 400 10 19 10 60 0,55
99.101039500S 2,5 520 14 26 11 74 0,7
99.10103951000S 2,5 1.000 14 26 11 74 1,3
99.101051100S 5 580 20 36 15 94 1,48
99.1010591000S 5 1.000 20 36 15 94 2,59
99.1010591200S 5 1.200 20 36 15 94 3,09
99.101071150S 7,5 1.150 24 46 15 118 4,26
99.10107750S 7,5 750 24 46 15 118 3,2
99.1011001300S 10 1.300 28 46 15 118 6,52
99.10110870S 10 870 28 46 15 118 4,59
99.1011501550S 15 1.550 34 69 15 160 12,1
99.101151080S 15 1.080 34 69 15 160 8,19
