Starcon

Generelt: STARCON forkrøppet anker adskiller sig fra de øvrige kun ved dens forkrøppede form. Denne særlige form tillader installation af dette anker i for eksempel sandwich- betonvægge. Det forkrøppede anker anvendes til at sikre, at elementet hænger lige under montage. Foden af ankeret er monteret i midten af bagpladen af sandwichelementet. Dette sikrer en korrekt belastningsoverførsel.
Standard: CEN15728 / BV-BS 6205.

  • Materiale: Stål S355.
  • Mærkning: Lastgruppe+S, batch code, CE.
  • Arbejdstemperatur: 200°C.
  • Overflade: Sort eller varmgalvaniseret.
  • Sikkerhedsfaktor: Minimum 3:1.

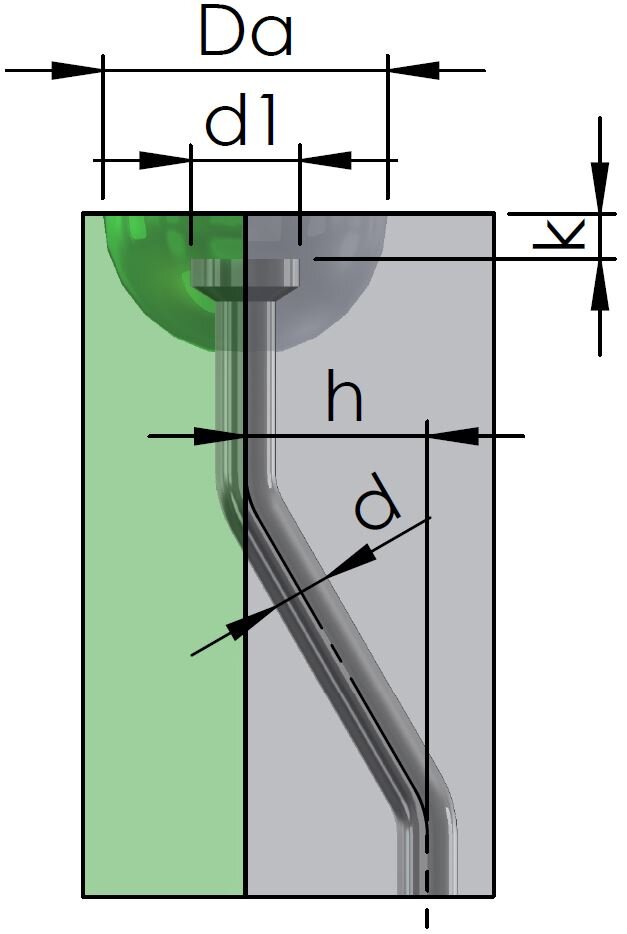

Art. Nr. Str. l (mm) D (mm) D1 (mm) D2 (mm) h (mm) Da Vægt
kg
CAD
99.101032804E 2,5 268 14 26 35 50 74 0,4
99.10105320F 5 466 20 36 50 60 94 1,36
99.101054680 5 468 20 36 50 60 94 1,36
99.10107664S 7,5 664 24 46 60 70 118 3,08
99.101106670 10 667 28 46 60 70 118 3,57

Download CAD

Beskrivelse

Skab CAD
Download

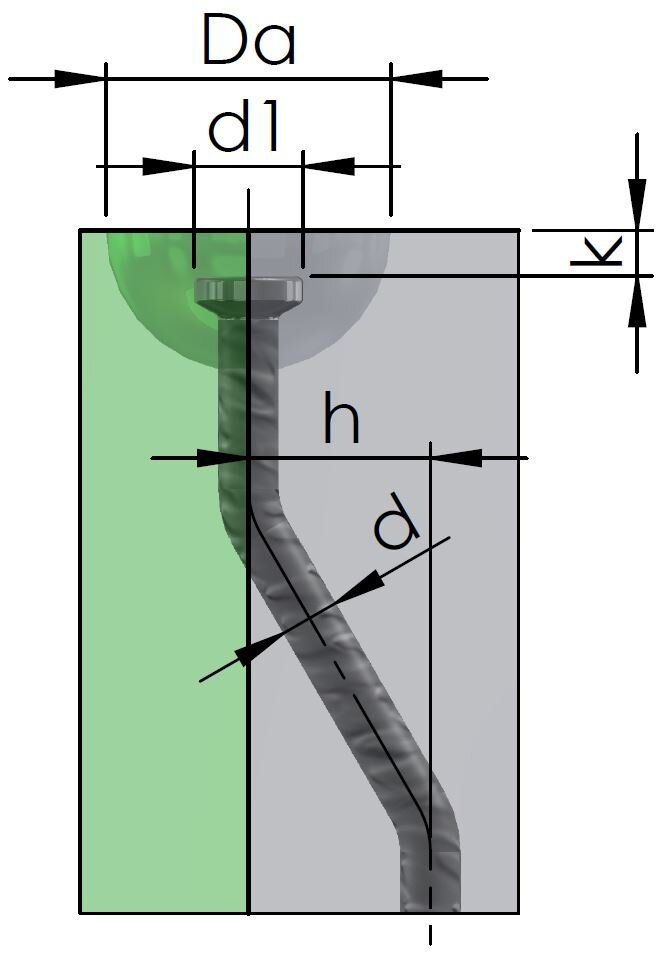

Art. nr.
Lastgruppe
l
d
d1
h
k
Da
Vægt
Sort

mm
mm
mm
mm
mm
mm
kg
99.10103388SW
2.5
508
14
26
50
11
74
0,70
99.10105565SW
5.0
885
20
36
60
15
94
1,74
99.1010751134S
7,5
900
24
46
60
15
118
4,62
99.10110650S
10.0
1284
28
46
70
15
118
7,25
99.101151065SW
15.0
1535
34
69
70
15
160
12,69
