Starcon

Generelt: STARCON øje anker er en stålkomponent til indstøbning. Den har en specielt konstrueret fod, som sørger for en solid forankring i hærdet beton. Hovedet af STARCON øjeanker, der er udformet cylindrisk, tilkobles et STARCON løfteøje ved løft.
Standard: CEN15728 / BV-BS 6205.

  • Materiale: Stål 20Mn2.

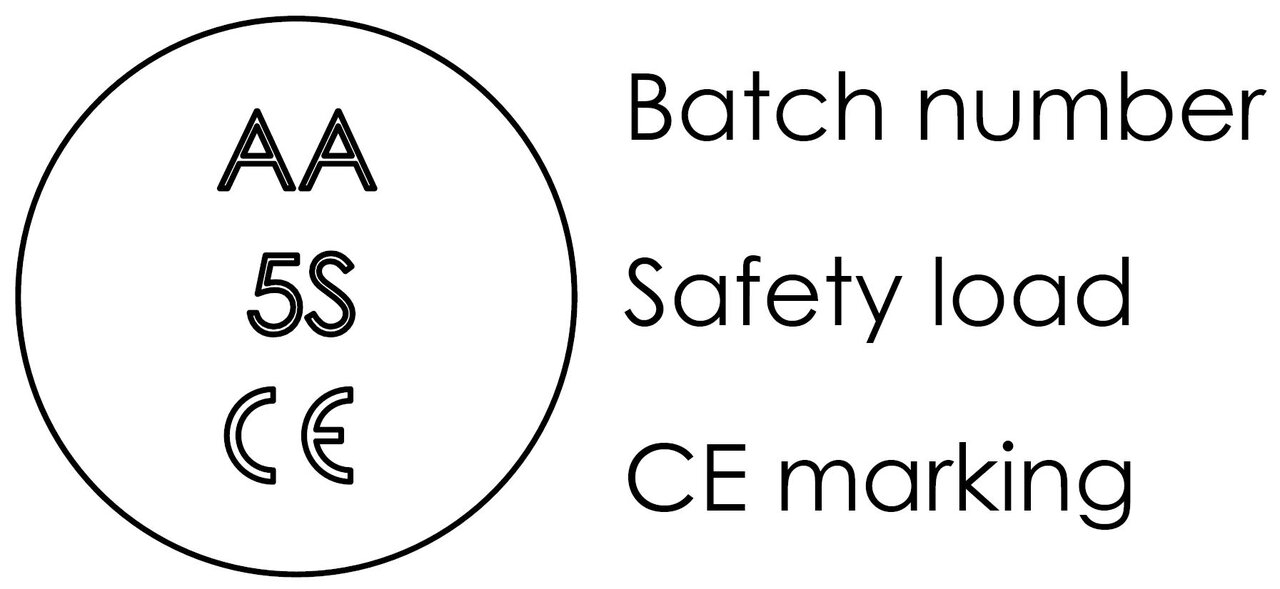

  • Mærkning: Lastgruppe+S, batch code, CE.
  • Arbejdstemperatur: 200°C.
  • Overflade: Sort eller varmgalvaniseret.
  • Sikkerhedsfaktor: Minimum 4:1.

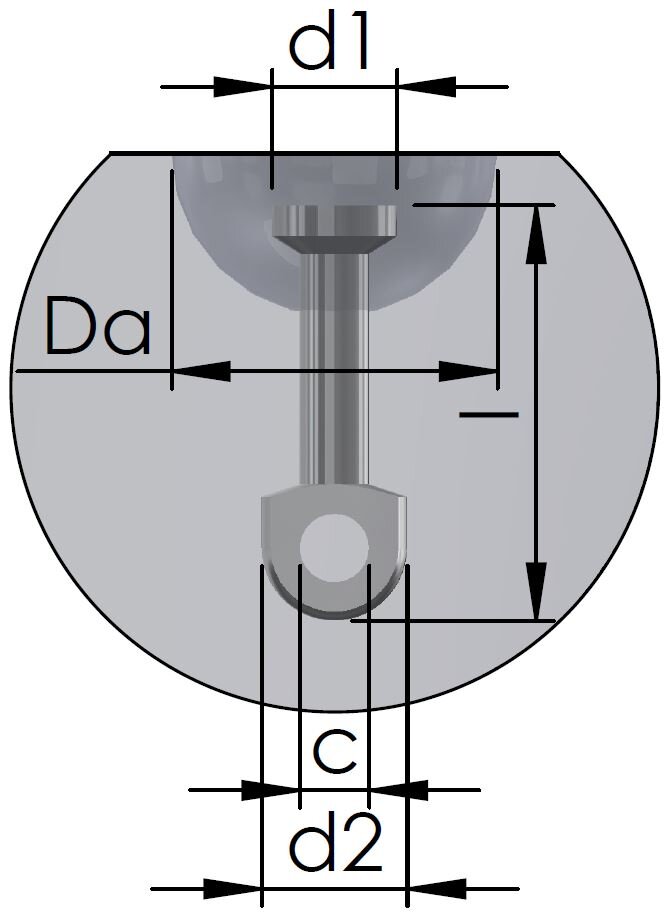

Art. Nr. Last gruppe l (mm) D (mm) D1 (mm) D2 (mm) C (mm) Da Vægt
kg
CAD
99.10101060E 1,3 65 10 19 19 10 60 0,06
99.10103090E 2,5 90 14 26 27 15 74 0,16
99.10105120E 5 120 20 36 42 20 94 0,43
99.10110115EE 10 115 28 46 57 25 118 0,76
99.10110180E 10 180 28 46 57 25 118 1,2
99.10120250E 20 250 39 69 76 37 160 3,6
