Generelt: Transportanker TPA-SA er velegnet til belastning fra 0,7 til 22,0 t. transportanker TPA-SA er konstrueret til at vippe paneter fra vandret til lodret. Ankeret anvendes til rejsning og til at dreje tyndvæggede præfabrikerede enheder i begge retninger. Ankerets hoved er forsynet med et hul, hvori låsebolten af løfteøjet monteres. Yderligere huller i ankeret er for yderligere armeringsforstærkning. Ankerets hoved er udformet således, at belastninger ikke overføres til den øvre del af betonoverfladen.
Standard: CEN15728 / BV-BS 6205.

  • Materiale: Stål S355.
  • Mærkning: Lastgruppe+Starcon, batch code, CE.
  • Arbejdstemperatur: 200°C.
  • Overflade: Sort eller varmgalvaniseret.
  • Sikkerhedsfaktor: Minimum 3:1.

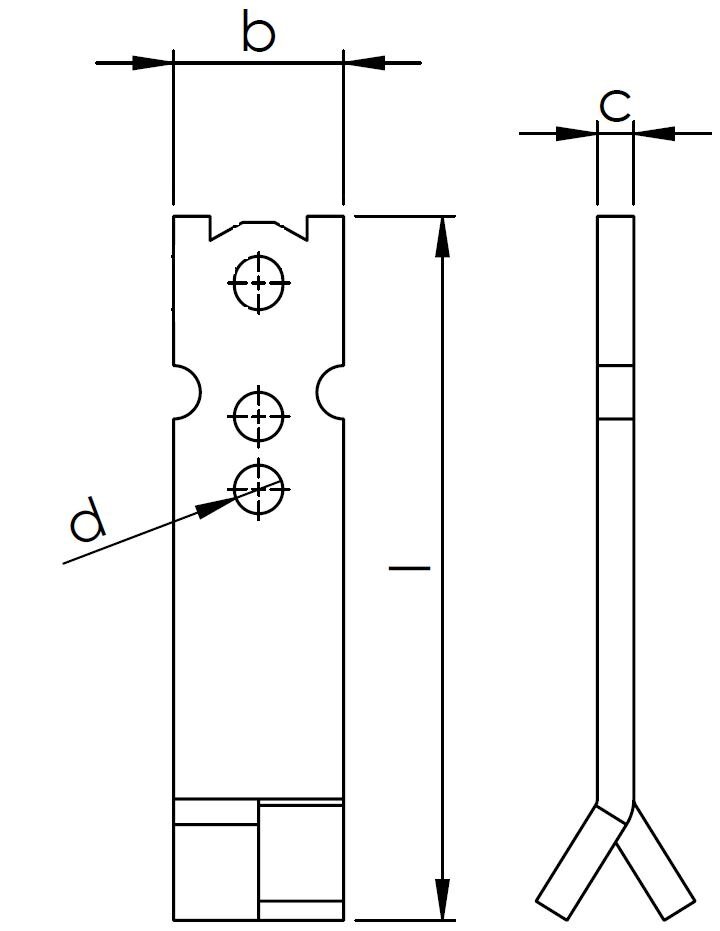

Art. Nr. Længde L (mm) Bredde B (mm) Belastning (tons) Tykkelse c (mm) Ø hul d (mm) Vægt
kg
CAD
99.15TPASA0142000B 200 50 1,4 6 15 x 15 0,424
99.15TPASA0252300B 230 50 2,5 10 15 x 15 0,892
99.15TPASA0402700B 270 70 4 12 20 x 20 1,63
99.15TPASA0502900B 290 70 5 15 20 x 20 2,156
99.15TPASA0753200B 320 100 7,5 15 29 x 29 3,276
99.15TPASA1003900B 390 100 10 20 29 x 29 4,4
99.15TPASA1255000B 500 150 12,5 20 36 x 46 7,85
99.15TPASA1705000B 500 150 17 25 34 x 46 8,3
99.15TPASA2205000B 500 150 22 30 36 x 46 12
