Generelt: Transportanker TPA-SE er velegnet til en belastning fra 0,7 til 22,0 t. Transportanker TPA-SE er udviklet til vipning af paneler fra vandret til lodret. Ankeret bruges til at rejse og vende tyndvæggede præfabrikerede enheder i én retning. Ankerets hoved er forsynet med et hul, hvori låsebolten af løfteøjet monteres. Yderligere huller i ankeret er for yderligere armeringsforstærkning. Ankerets hoved er udformet således, at belastninger ikke overføres til den øvre del af betonoverfladen.




Standard: CEN 15728 / BV-BS 6205.

  • Materiale: Stål S355.
  • Mærkning: Lastgruppe+Starcon, batch code, CE.
  • Arbejdstemperatur: 200°C.
  • Overflade: Sort eller varmgalvaniseret.
  • Sikkerhedsfaktor: Minimum 3:1.
Art. Nr. WLL
Ton

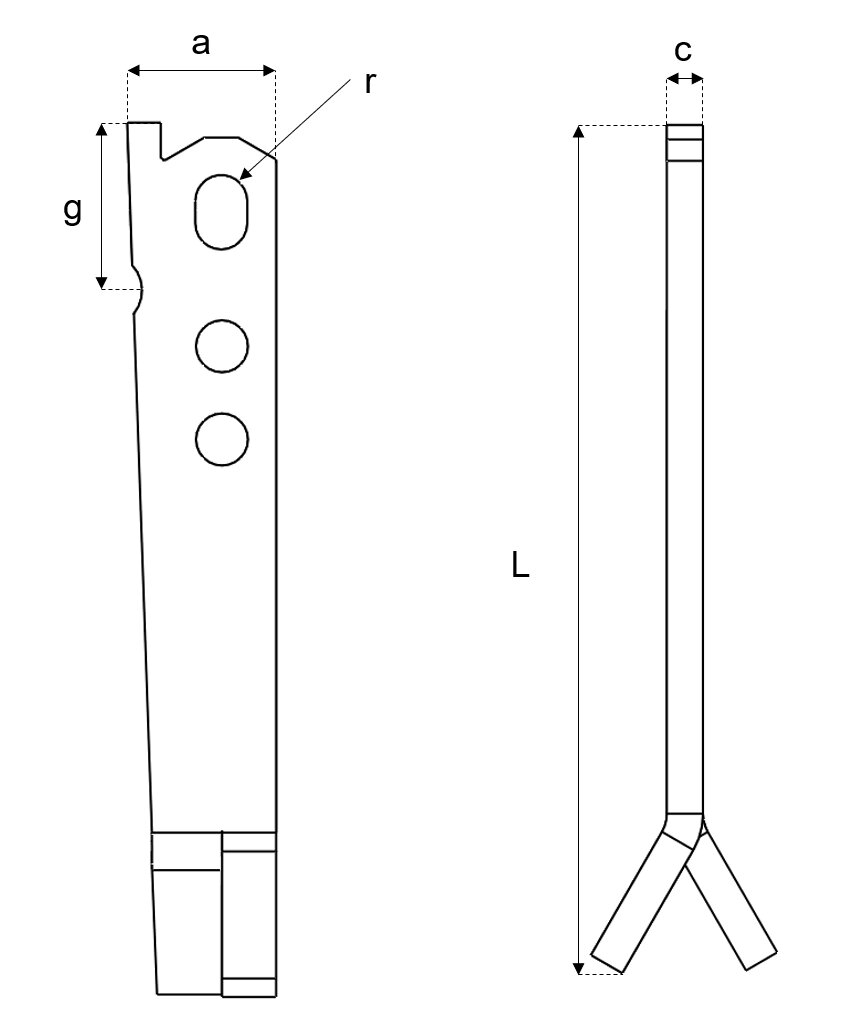

Længde L (mm) Bredde B (mm) Tykkelse c (mm) Ø hul d (mm) Vægt
kg
CAD
99.15TPASE0142000 1,4 200 40 6 15 x 15 0,32
99.15TPASE0252300 2,5 230 40 10 15 x 15 0,63
99.15TPASE0402700 4 270 55 12 20 x 20 1,25
99.15TPASE0502900 5 290 55 15 20 x 20 1,64
99.15TPASE0753200 7,5 320 80 15 29 x 29 2,652
99.15TPASE1003900 10 390 80 20 29 x 29 4,416
99.15TPASE1255000 12,5 500 115 20 34 x 46 8,5
99.15TPASE1705000 17 500 115 25 34 x 46 10,8
99.15TPASE2205000 22 500 115 30 34 x 46 13
