Generelt: Sandwich panelanker TPA-ST er egnet til en belastning fra 0,7 til 22,0 t, og dette anker er specielt designet til brug for præfabrikerede sandwichpaneler. Dets forskydning af tyngdepunktets akse tillader, at betonelementet bliver transporteret og opstillet i en opret stilling. Ankerets hoved er forsynet med et hul, hvori låsebolten af løfteøjet monteres. Yderligere huller i ankeret er for yderligere armeringsforstærkning.
Standard: CEN 15728 / BV-BS 6205.

  • Materiale: Stål S355.
  • Mærkning: Lastgruppe+Starcon, batch code, CE.
  • Arbejdstemperatur: 200°C.
  • Overflade: Sort eller varmgalvaniseret.
  • Sikkerhedsfaktor: Minimum 3:1.
TPA-Sandwich panel anchor
TPA-ST Sandwich panel anchor (streg)
Art. Nr. WLL
Ton

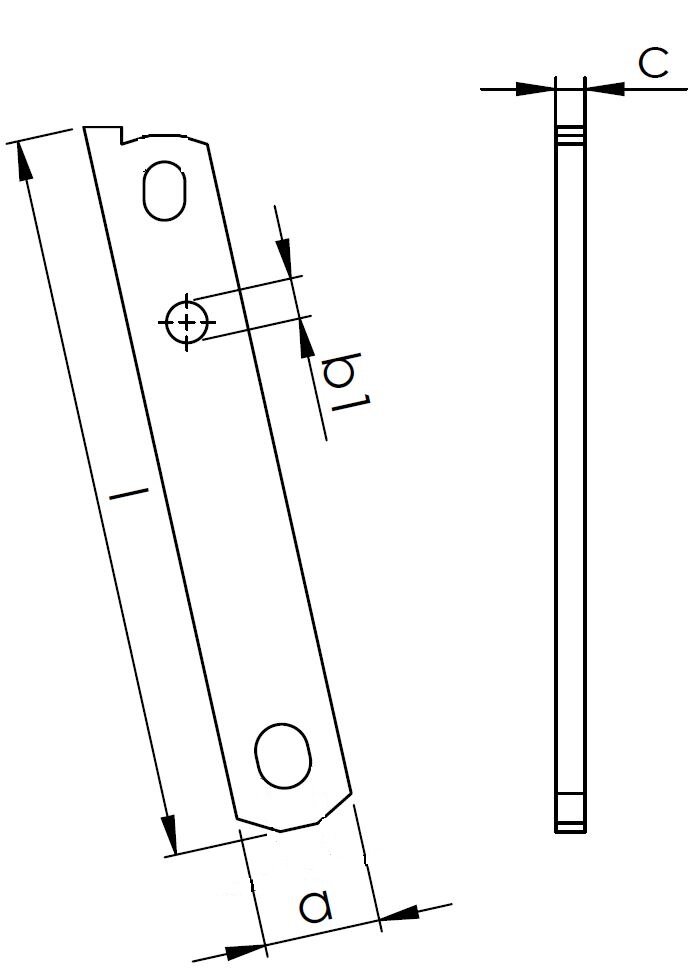

Højde l (mm) Bredde a (mm) Tykkelse c (mm) Ø hole b1 mm Vægt
kg
CAD
99.15TPAST0252500 2,5 250 40 10 18 x 22 0,58
99.15TPAST0503000 5 300 60 16 26 x 30 1,8
99.15TPAST0753500 7,5 350 60 15 26 x 30 2,78
99.15TPAST1003500 10 350 80 20 35 x 46 3,59
99.15TPAST1704000 17 400 100 20 35 x 46 6,1
