Starcon

Pladeanker TPA-P er egnet til anvendelse i de tyndeste betonelementer. Ankerets hoved er forsynet med et hul, hvori låsebolten på løfteøjet monteres for transport og løft. Yderligere armeringsforstærkning er placeret over pladen af ankeret.
Standard: CEN 15728 / BV-BS 6205.

  • Materiale: Stål S355.
  • Mærkning: Lastgruppe+Starcon, batch code, C.E
  • Arbejdstemperatur: 200°C.
  • Overflade: Sort eller varmgalvaniseret.
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

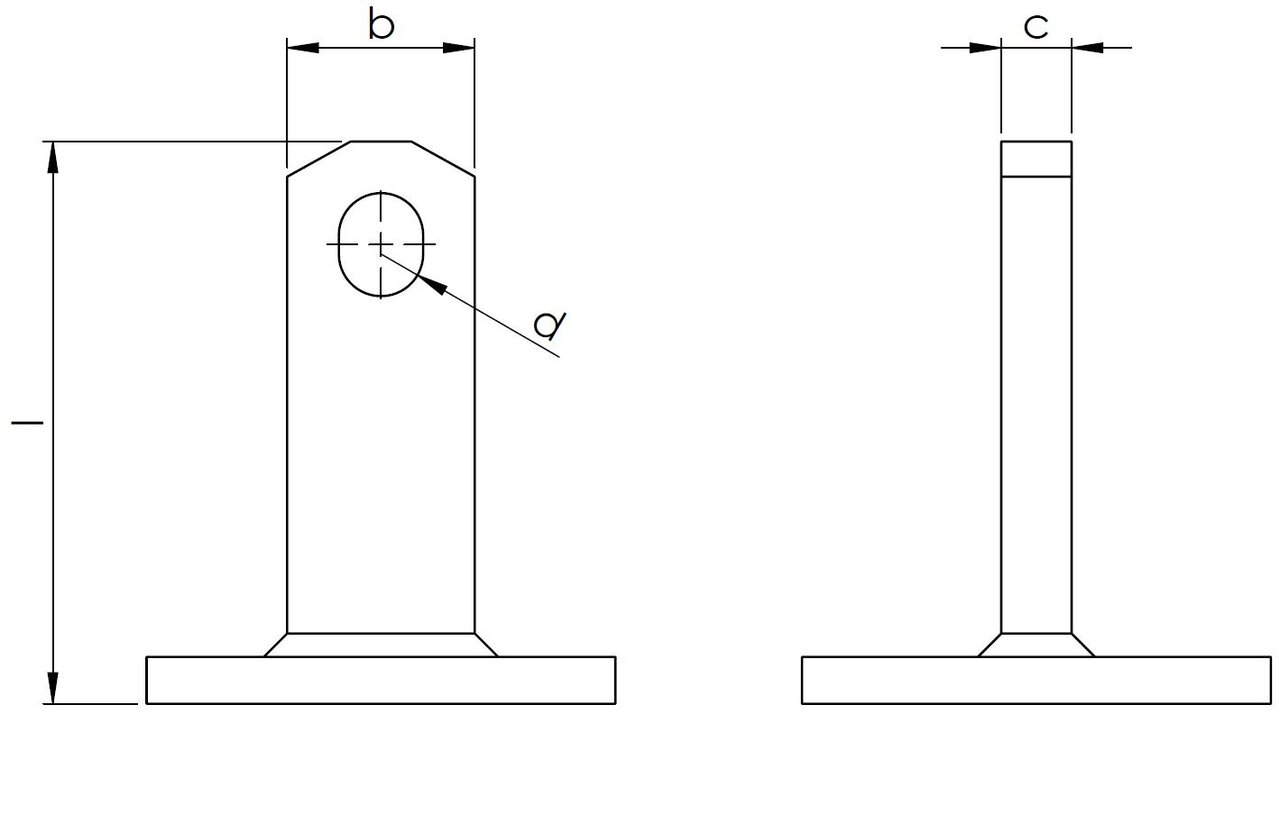

Art. nr. WLL
ton
Bredde B
mm
Tykkelse c
mm
Højde l
mm
Ø hul d
mm
Vægt
kg
CAD
99.15TPAP0140500 1,4 30 6 50 14 x 20 0,45
99.15TPAP0250800 2,5 30 10 80 14 x 20 0,56
99.15TPAP0501200 5 40 15 120 18 x 22 1,22
99.15TPAP1001600 10 60 20 160 26 x 30 3,11
