Wireskiver til wireafbøjning med almindelig bøsning, med finslebet stålaksel. Wirespor drejet efter DIN 15061.

Materiale: Wireskive: S355J2, monteringsplade: grå støbejern GG20 støbejern.
Overflade: Wireskive: galvaniseret, monteringsplade: malet.
Bemærk: Findes også med kugleleje, for højere belastning.

Wireskive type BR

Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

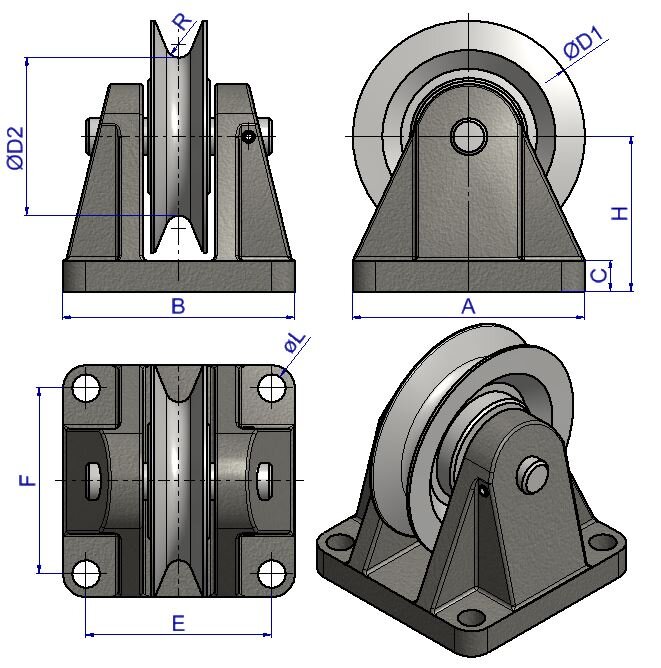

Art. nr.	Model	Maks. last tons	Wire Ø mm	D1 mm	D2 mm	R mm	A x B	C mm	E x F	H mm	øL	Vægt
10.35BR050	BR 050 G	0,3	2-6	50	38	3,2	67 x 67	7	50 X 50	35	7	0,6
10.35BR075	BR 075 B	0,6	3-8	75	59	4,2	75 x 75	10	60 X 60	50	9	1,4
10.35BR100	BR 100 G	0,9	4-9	100	80	4,8	90 x 90	10	70 X 70	65	12	2,5
10.35BR125	BR 125 G	1,1	6-10	125	103	5,3	92 x 92	10	70 X 70	75	12	3,2
10.35BR150	BR 150 G	1,25	8-12	150	126	6,5	12 x 100	12	75 X 90	90	14	4,8
