Hjem / Produkter / STÅLWIRE & TILBEHØR / Stålwire tilbehør / Endestop og terminaler / Gaffelterminal S-501

Gaffelterminal med inkorporeret reduceret bearbejdet område på skaftet, som svarer til det rigtige efter presning. Før presning, giver dette en tydelig visuel forskel i skaftdiameter.
Efter presning er en jævn skaftdiameter skabt, hvilket giver mulighed for en ”QUIC CHECK TM” visuel inspektion.
Terminaler har virkningsgrad på 100% baseret på wirestyrken.
Standard: Crosby tegning.

Materiale: Carbon stål.
Mærkning: ID kode og producentens symbol.
Overflade: Ugalvaniseret.

Sikkerhedsfaktor: 5:1

Gaffelterminal S-501

Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

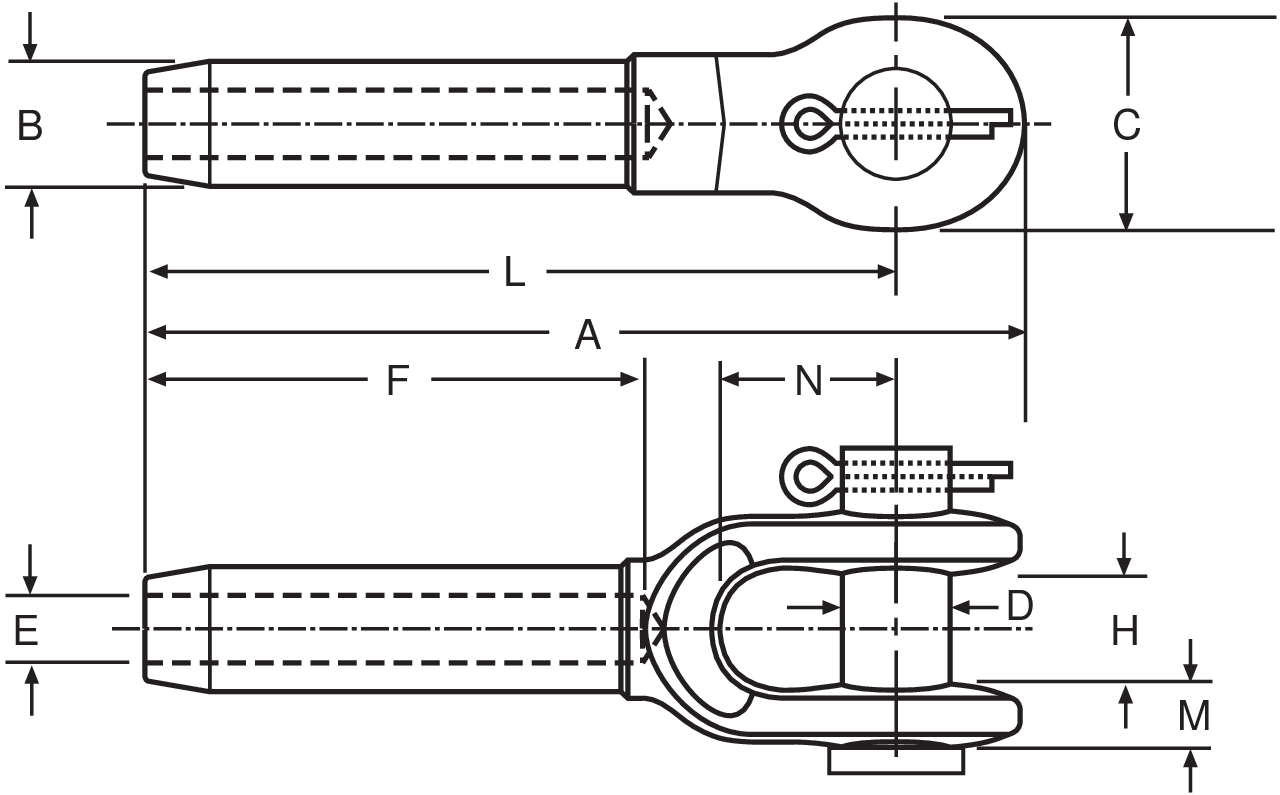

Art. nr.	Wire diameter mm	Max. after swage dia. mm	A mm	B mm	C mm	D mm	E mm	F mm	H mm	L mm	M mm	N mm	Vægt kg	CAD
10.101039021	6	11,7	122	12,7	35,1	17,5	6,85	54,0	17,5	102	9,65	38,1	0,24	-
10.101039049	8	18	159	19,6	41,1	20,6	8,65	81,0	20,6	135	11,9	44,5	0,51	-
10.101039067	9-10	18	159	19,6	41,1	20,6	10,4	81,0	20,6	135	11,9	44,5	0,59	-
10.101039085	11-12	23,1	198	24,9	51,0	25,4	12,2	108	25,4	170	14,2	51,0	0,94	-
10.101039101	13	23,1	198	24,9	51,0	25,4	14,0	108	25,4	170	14,2	51,0	0,94	-
10.101039147	16	29,5	241	31,8	60,5	30,2	17,0	135	31,8	207	17,3	57,0	2,05	-
10.101039129	14	29,5	241	31,8	60,5	30,2	15,5	135	31,8	207	17,3	57,0	2,12	-
10.101039165	18-20	36,1	294	39,4	70,0	35,1	20,3	162	38,1	254	20,3	70,0	3,62	-
10.101039183	22	39,4	341	43,2	79,5	41,1	23,9	189	44,5	295	23,9	82,5	5,23	-
10.101039209	24-26	45,7	393	50,5	93,5	51,0	26,9	216	51,0	340	26,9	95,5	8,07	-
10.101039227	28	52	440	57,0	105	57,0	30,2	245	57,0	381	30,2	108	11,5	-
10.101039245	32	58,5	484	64,5	114	63,5	33,8	272	63,5	419	31,0	119	16,1	-
10.101039263	34-36	65	532	71,0	127	63,5	36,8	297	63,5	461	35,1	133	19,8	-
10.101039281	38-40	71,5	589	78,0	140	70,0	40,1	325	76,0	502	43,4	145	26,5	-
10.101039307	44	77,5	676	86,0	170	89,0	47,2	378	89,0	584	53,6	171	40,3	-
10.101042767	48-52	90,5	799	100	203	95,5	53,5	432	102	683	60	203	66	-

Download CAD
