Generelt: Åben tovpære med pin fra De Haan standardserien har en bred vifte af applikationsmuligheder som en tovpære til ståltov under forskellige forhold og i mange situationer. Hvis den minimale brudbelastning af ståltovet ikke er højere end på tovpæren, garanteres en 100% brudbelastning af tovpære/ståltov kombinationen. Alle åbne tovpærer har pin eller bolt. Ikke-standardstørrelser eller tilpassede produkter kan fås på forespørgsel.
Standard: ISO 3189

WLL: 20% af MBL
Temperatur: -40 op til +200 grader Celsius

Standardcertificering: Certificate of Conformity, 3.1 material Certificate EN 10204

  • Materiale: Støbt stål
  • Overflade: Malet RAL 5013 blå eller galvaniseret
  • Sikkerhedsfaktor: 5:1
Art. Nr. Type Diameter (mm) Brudstyrke
ton

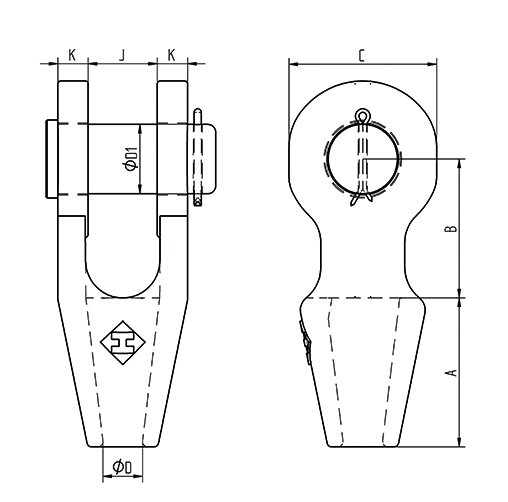

Overflade Wire dia. (Inch) Wire dia. (mm) A (mm) B (mm) C (mm) J (mm) K (mm) Vægt
kg
CAD
10.10OSS192PG 192 17,5 8 G 1/4 6-7 52 39,5 33,5 17,5 8 0,4
10.10OSS194PG 194 20,5 12 G 5/16 - 3/8 8-10 58 44,5 39,5 20,5 11 0,8
10.10OSS196PG 196 25,5 20 G 7/16 - 1/2 11-13 63,5 51 49 25,5 12 1,3
10.10OSS198PG 198 30 30 G 9/16 - 5/8 14 - 16 76,5 63,5 62 32 14 2,3
10.10OSS100PG 100 35 40 G 3/4 17 - 19 89 76 100 38 16 3,2
10.10OSS100PP 100 35 40 P 3/4 17 - 19 89 76 100 38 16 3,2
10.10OSS104PG 104 41 60 G 7/8 20 - 22 101 89 85,5 44 19 5
10.10OSS104PP 104 41 60 P 7/8 20 - 22 101 89 85,5 44 19 5
10.10OSS108PG 108 51 75 G 1 23 - 26 114 101 114 51 22 8,8
10.10OSS108PP 108 51 75 P 1 23 - 26 114 101 114 51 22 8,8
10.10OSS111PG 111 57 100 G 1 1/8 27 - 30 127 114 123,5 57 25 11,6
10.10OSS111PP 111 57 100 P 1 1/8 27 - 30 127 114 123,5 57 25 11,6
10.10OSS115PG 115 63 125 G 1 1/4 - 1 3/8 31 - 36 139 127 135 63 28 16,3
10.10OSS115PP 115 63 125 P 1 1/4 - 1 3/8 31 - 36 139 127 135 63 28 16,3
10.10OSS118PP 118 70 150 P 1 1/2 37 - 39 152 162 152 76 30 23,5
10.10OSS118PG 118 70 150 G 1 1/2 37 - 39 152 162 152 76 30 23,5
10.10OSS120PG 120 76 180 G 1 5/8 40 - 42 165 165 168 76 33 29
10.10OSS120PP 120 76 180 P 1 5/8 40 - 42 165 165 168 76 33 29
10.10OSS125PG 125 89 230 G 1 3/4 - 1 7/8 43 - 48 191 178 190 89 39 45
10.10OSS125PP 125 89 230 P 1 3/4 - 1 7/8 43 - 48 191 178 190 89 39 45
10.10OSS128PG 128 95 280 G 2 - 2 1/8 49 - 54 216 229 206 102 45 64,5
10.10OSS128PP 128 95 280 P 2 - 2 1/8 49 - 54 216 229 206 102 45 64,5
10.10OSS130PG 130 108 375 G 2 1/4 - 2 3/8 55 - 60 229 254 225 113 53 88
10.10OSS130PP 130 108 375 P 2 1/4 - 2 3/8 55 - 60 229 254 225 113 53 88
10.10OSS132PG 132 121 425 G 2 1/2 - 2 5/8 61 - 68 248 273 251 127 60 125
10.10OSS132PP 132 121 425 P 2 1/2 - 2 5/8 61 - 68 248 273 251 127 60 125
10.10OSS135PP 135 127 500 P 2 3/4 - 2 7/8 69 - 75 279 279 266 133 73 162
10.10OSS135PG 135 127 500 G 2 3/4 - 2 7/8 69 - 75 279 279 266 133 73 162
10.10OSS138PG 138 133 600 G 3 - 3 1/8 76 - 80 305 286 274 146 76 195
10.10OSS138PP 138 133 600 P 3 - 3 1/8 76 - 80 305 286 274 146 76 195
10.10OSS140PP 140 140 700 P 3 1/4 - 3 3/8 81 / 86 330 298 286 159 79 224
10.10OSS140PG 140 140 700 G 3 1/4 - 3 3/8 81 / 86 330 298 286 159 79 224
10.10OSS142PG 142 152 750 G 3 1/2 - 3 5/8 87 - 93 356 318 310 171 83 280
10.10OSS142PP 142 152 750 P 3 1/2 - 3 5/8 87 - 93 356 318 310 171 83 280
10.10OSS144PG 144 178 950 G 3 3/4 - 4 94 - 102 381 343 352 191 89 378
10.10OSS144PP 144 178 950 P 3 3/4 - 4 94 - 102 381 343 352 191 89 378
10.10OSS146PP 146 190 1.200 P 4 1/2 108 - 115 460 480 430 208 101 564
10.10OSS146PG 146 190 1.200 G 4 1/2 108 - 115 460 480 430 208 101 564
10.10OSS150PP 150 250 1.400 P 5 122 - 130 500 500 550 210 120 922
10.10OSS150PG 150 250 1.400 G 5 122 - 130 500 500 550 210 120 922
10.10OSS160PG 160 275 2.000 G 5 1/2 - 6 140 - 155 580 500 590 230 140 1.295
10.10OSS160PP 160 275 2.000 P 5 1/2 - 6 140 - 155 580 500 590 230 140 1.295
10.10OSS170PP 170 290 2.500 P 6 1/2 158 - 167 675 600 640 310 160 1.950
10.10OSS170PG 170 290 2.500 G 6 1/2 158 - 167 675 600 640 310 160 1.950

Overflade G = galvaniseret

Overflade P = malet RAL 5013 blå
