Nemag

Generelt: Endeafslutninger specielt fremstillet til kompakterede stålwirer.

  • Materiale: Højkvalitets støbt stål.
  • Mærkning: Producentens mærke, størrelse og batchnummer.
  • Bemærk: De angivne lasteevner er ved gribearbejde. For andre anvendelser, brug sikkerhedsfaktor på 5.
Art. Nr. WLL
Ton
Brudstyrke
ton

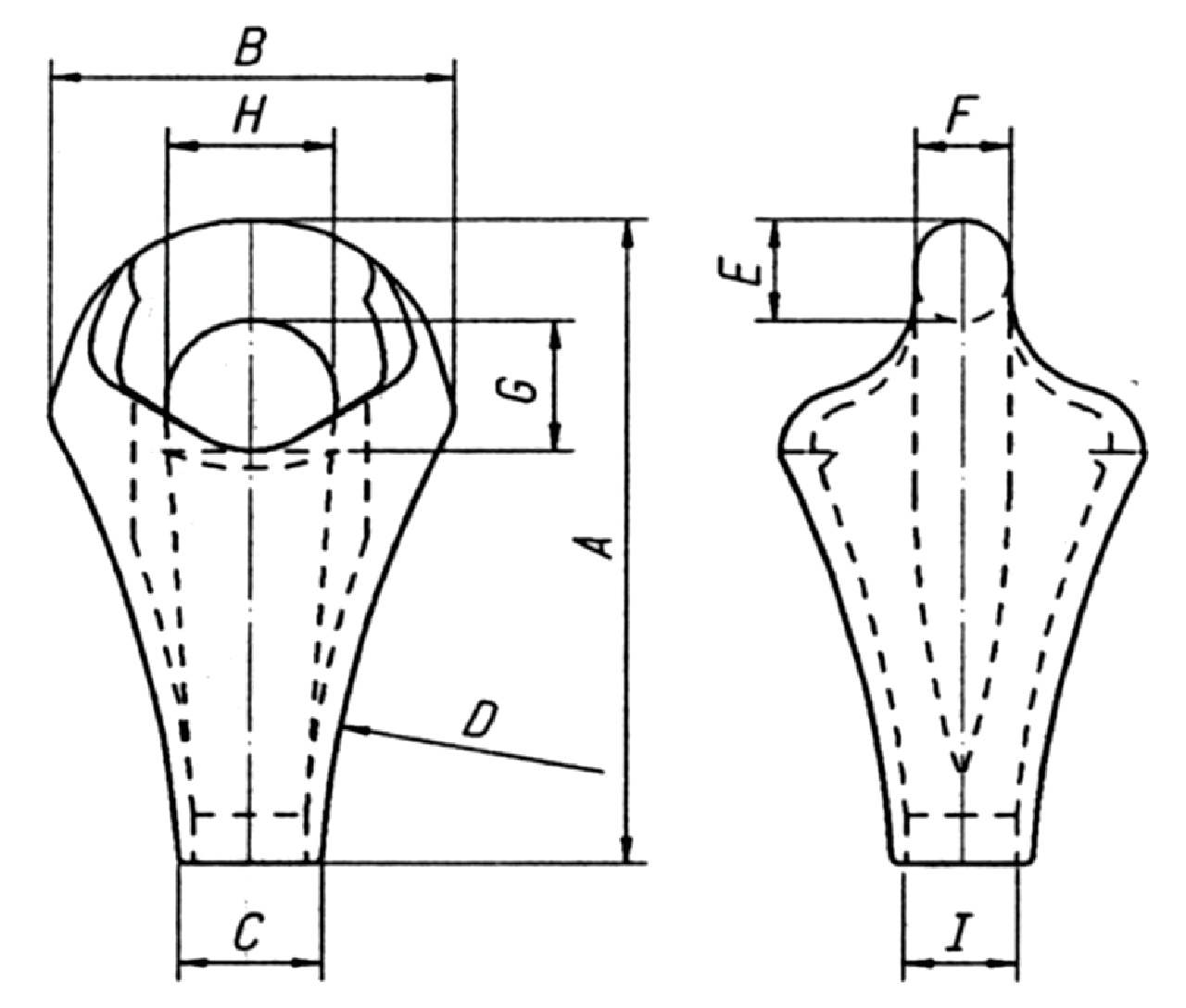

Fits Pære størrelse Wire diameter (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) Vægt
kg
CAD
10.10NRPSS924 11 70 8,9,10 924 22-24 192 133 40 325 31 27 40 58 27 4
10.10NRPSS1026 13 85 9,10,11 1.026 25-27 212 143 43 375 35 30,5 43 60 30 5
10.10NRPSS1130 15 95 10,11,12 1.130 28-30 239 156 45 400 36 31,5 50 70 33 7
10.10NRPSS1232 17 110 11,12 1.232 31-33 249 165 52 450 39 34,5 57 72 36 8,5
10.10NRPSS1336 21 125 12,13,14 1.336 34-36 285 184 62 450 43 36,5 60 80 40 9,5
10.10NRPSS1440 26 155 13,14,15 1.440 37-40 297 192 60 475 47 40 62 80 44 12
10.10NRPSS1548 30 180 14,15 1.548 46-48 329 192 67 575 51 44 66 80 52 12,5
10.10NRPSS3221 32,5 189 15 3.221 42-44 314 204 66 425 53 46 70 80 47 13,5
10.10NRPSS1648 36 215 15,17 1.648 46-48 343 218 70 500 56 50 75 90 52 18
