Generelt: CR tovpæren er den bedste forbindelse mellem kæde og ståltov. Disse tovpærer er fremstillet af støbt stål af høj kvalitet. Det integrerede ”Non Rotating System” (NRS) sikrer at wiren ikke kan glide eller falde ud under brug. Ikke-standardstørrelser kan fås på forespørgsel.

Standard: ISO 3189. DNV typegodkendt.

WLL: 20% af MBL

Temperatur: -40 op til +200 grader Celsius

Standardcertificering: Certificate of Conformity, 3.1 material Certificate EN 10204, Proof Load Certificate*, ABS Type Approval**

*Wiresko testes på 40% af MBL op til en MBL på 875 tons.
**Når ABS typegodkendelse er påkrævet, følges testprogrammet angivet i “Offshore Mooring Guiden”.

  • Materiale: Støbt stål
  • Overflade: malet eller galvaniseret
  • Sikkerhedsfaktor: 5:1
Art. Nr. Type Overflade MBL
ton

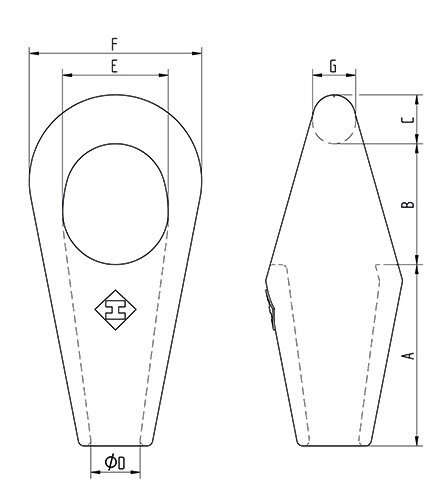

Diameter (mm) Wire dia. (Inch) Vægt kg ±  A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) CAD
10.10CR512P 512 Painted 140 31-36 1 1/4 - 1 3/8 7 140 85 38 39 75 124 35
10.10CR517P 517 Painted 160 37 - 42 1 1/2 - 1 5/8 11 160 110 42 44 92 150 38
10.10CR519P 519 Painted 200 43 - 48 1 3/4 - 1 7/8 18 188 128 50 51 110 180 45
10.10CR522P 522 Painted 250 49 - 54 2 - 2 1/8 25 215 125 55 57 115 200 50
10.10CR524P 524 Painted 300 55 - 60 2 1/4 - 2 3/8 35 230 145 65 63 135 230 57
10.10CR526P 526 Painted 400 61 - 68 2 1/2 - 2 5/8 51 250 160 75 73 160 262 65
10.10CR527P 527 Painted 500 69 - 75 2 3/4 - 2 7/8 62 280 175 80 79 171 278 70
10.10CR528P 528 Painted 600 76 - 80 3 - 3 1/8 75 315 210 85 86 184 300 75
10.10CR529P 529 Painted 700 81 - 86 3 1/4 - 3 3/8 93 340 205 100 92 204 320 90
10.10CR530P 530 Painted 800 87 - 93 3 1/2 - 3 5/8 110 360 220 105 99 215 340 95
10.10CR531P 531 Painted 900 94 - 102 3 3/4 - 4 141 380 240 108 108 234 376 100
10.10CR533P 533 Painted 1.000 108 - 115 4 1/4 - 4 1/2 186 450 260 125 120 252 400 110
10.10CR540P 540 Painted 1.250 122 - 130 5 317 517 293 140 140 275 460 125
10.10CR512G 512 Galvanized 140 31 - 36 1 1/4 - 1 3/8 7 140 85 38 39 75 124 35
10.10CR517G 517 Galvanized 160 37 - 42 1 1/2 - 1 5/8 11 160 110 42 44 92 150 38
10.10CR519G 519 Galvanized 200 43 - 48 1 3/4 - 1 7/8 18 188 128 50 51 110 180 45
10.10CR522G 522 Galvanized 250 49 - 54 2 - 2 1/8 25 215 125 55 57 115 200 50
10.10CR524G 524 Galvanized 300 55 - 60 2 1/4 - 2 3/8 35 230 145 65 63 135 230 57
10.10CR526G 526 Galvanized 400 61 - 68 2 1/2 - 2 5/8 51 250 160 75 73 160 262 65
10.10CR527G 527 Galvanized 500 69 - 75 2 3/4 - 2 7/8 62 280 175 80 79 171 278 70
10.10CR528G 528 Galvanized 600 76 - 80 3 - 3 1/8 75 315 210 85 86 184 300 75
10.10CR529G 529 Galvanized 700 81 - 86 3 1/4 - 3 3/8 93 340 205 100 92 204 320 90
10.10CR530G 530 Galvanized 800 87 - 93 3 1/2 - 3 5/8 110 360 220 105 99 215 340 95
10.10CR531G 531 Galvanized 900 94 - 102 3 3/4 - 4 141 380 240 110 108 234 376 100
10.10CR533G 533 Galvanized 1.000 108 - 115 4 1/4 - 4 1/2 186 450 260 125 120 252 400 110
10.10CR540G 540 Galvanized 1.250 122 - 130 5 317 517 293 140 140 275 460 125
